產品簡介：

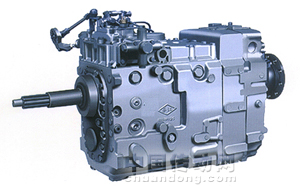

      5S-150GP變速器是引進德國“ZF”變速器制造技術的綦江齒輪傳動有限公司（綦江齒輪廠）精心研制生產的大扭矩9檔同步器型變速器。該產品性能先進、品質優良、結構緊湊、扭矩容量大、換檔輕便、使用可靠、節油、安全、經濟，具有國內先進水平。


      5S-150GP變速器是引進德國“ZF”變速器制造技術的綦江齒輪傳動有限公司（綦江齒輪廠）精心研制生產的大扭矩9檔同步器型變速器。該產品性能先進、品質優良、結構緊湊、扭矩容量大、換檔輕便、使用可靠、節油、安全、經濟，具有國內先進水平。

★     5S-150GP同步器型變速器由三軸式定軸傳動的五檔主變速器和后置的兩檔行星傳動副變速器組成。有九個前進檔、一個倒檔。主、副變速器殼體為鑄鐵，變速器蓋、后蓋為壓鑄鋁合金。

★     主變速傳動各檔是常嚙斜齒輪傳動，大齒寬修形齒、大圓角齒根、磨制齒面經強力噴丸。副變速傳動為寬直齒行星傳動，其外嚙合齒經磨制修形，強力噴丸。齒輪強度高、承載能力大、噪聲低、使用可靠。

★     主變速傳動各傳動軸均采用寬圓錐滾子軸承支承。承載強、剛性好、使用壽命長。

★     5S-150GP同步器型變速器采用“雙H”換擋型式，換檔操作清晰、簡便。主變速器換檔機構采用“ZF”型旋轉軸-拉板撥叉式，“ZF-BK”型短行程鎖環式同步器換檔，副變速器采用氣動“ZF-B”型寬環同步器自動換檔。換檔可靠，省力（比傳統型輕25%）。同步環鋼基噴鉬，性能好、耐用。

★     設有慢速/爬坡檔（I=13.04），大大提高車輛慢速行駛及爬坡牽引能力。

★     前進檔檔間傳動比級差小且可“越”檔換檔，更適于與大功率增壓發動機匹配。省油（比接合套型油耗降低10%）、安全、經濟。大大提高車輛動力性、經濟性。

★     該變速器的標準安裝方式為左臥式，遠程“單桿”手操縱。也可“雙桿”或“雙軟索”遠程操縱。

★     變速器前端或后端可安裝綦齒傳動公司生產的后置PR100、PR30、PR50、PR70型取力器，前置PF60型取力器；也可配置分動器（分動比3.35:1或1.833:1）。實現車輛全輪驅動。

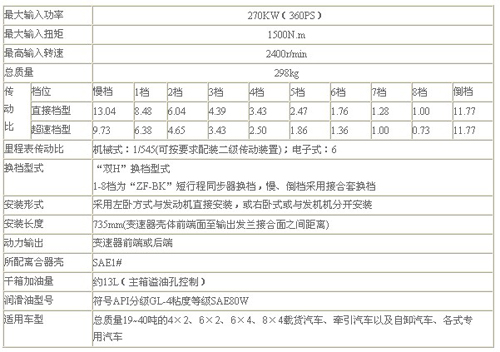

技術特性：
