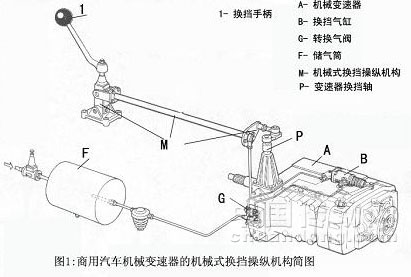

      商用汽車（客車、載貨車）機械變速器的遠距離手操縱換擋傳動系統，通常采用剛性單桿或剛性雙桿或雙軟索等機械傳動機構。





      它由安裝在駕駛室的換擋手柄1，聯接換擋手柄與變速器的換擋操縱機構M、變速器換擋軸P、換擋氣缸B等機械零部件組成。汽車駕駛員在踏下離合器腳踏板，使離合器完全分離時，手操縱換擋手柄1通過由萬向接頭、操縱桿系組成的換擋操縱機構M，直接驅動變速器換擋軸移動和轉動，從而帶動換擋撥叉，實現換擋。
      這類傳動機構因其傳動結點多，導致傳動效率較低、換擋較重（換擋力大）或換擋手柄的操作空間較大；因位于駕駛室的換擋手柄和安裝在車架上的變速器，在車輛行駛中的相對振動，導致?lián)Q擋可靠性降低、換擋故障增多；因駕駛員不規范的換擋操作（諸如不按‘離合器完全分離時換擋’的要求操作），導致離合器、變速器中的同步器早期損壞，增加車輛運營成本。因而如何使商用汽車（客車、載貨車）機械變速器的遠距離手操縱換擋更輕便、更可靠、更安全、更人性化、更智能化，便是其發展、創新的方向。
國外先進的商用汽車（客車、載貨車）機械變速器，已開始采用我國稱作AMT的I-Shift、AS、AG、GS、EAS的自動機械變速器或智能換擋變速器，其換擋操縱系統不設置離合器踏板（既使有，也僅在車輛起步時和低速行駛時使用），而采用電氣系統,通過‘ECU’（電子控制單元）自動完成擋位變換。但這類變速器須與電控發動機、自動離合器結合兼容，其技術復雜、價格昂貴且維修費用高，目前我國還不能廣泛采用。

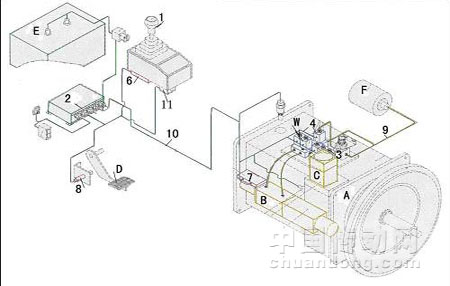

      綦齒EPS®輕便換擋操縱系統就是一種既輕便又經濟、實用的換擋操縱系統。圖2.是布置在汽車后部（發動機后置的大客車）的六擋機械變速器QN.EPS®輕便換擋操縱系統圖。它由手操縱器1、主控制盒2（電子控制單元‘ECU’）、‘擋層’電磁閥3、‘擋位’電磁閥4、‘擋層’氣缸C、‘擋位’氣缸B、電磁感應器6/7/8、電磁鎖11以及氣管9、電纜10等部件構成?！畵鯇印ⅰ畵跷弧姶砰y3/4集成為電磁閥組W和‘擋層’氣缸C、‘擋位’氣缸B一起用螺栓聯接安裝在變速器A上組成一體。手操縱器1和主控制盒2 用螺栓聯接安裝在駕駛室內。手操縱器1、主控制盒2和變速器A上的電磁閥組W用電纜10連接；電磁閥組W與‘擋層’氣缸C、‘擋位’氣缸B用氣管連接，組成‘機械變速器輕便換擋操縱系統’。經氣管9來自汽車儲氣筒F的壓縮空氣（0.6－0.8MP）由電磁閥控制流向氣缸，推動活塞，帶動換擋撥叉－同步器實現換擋。主控制盒2是電子控制模塊（亦稱作‘ECU’），用24伏電壓的汽車蓄電瓶E供電，通過電纜10接收、發送、反饋控制信號，使系統工作。
        該系統的工作原理見圖3： 當汽車駕駛員踏下安裝在駕駛室中的離合器腳踏板D，到離合器完全分離位置時，用螺栓固聯在駕駛室底板上、位于離合器腳踏板側面的電磁式離合器位置感應器8，便產生磁感信號。此磁感信號轉換成電子信號，傳到用螺栓固聯在駕駛室中的主控制盒2（電子控制單元‘ECU’）；與此同時，主控制盒2也接收到用螺栓固聯在駕駛室底板上的手操縱器1內電磁式擋位感應器6的‘擋層’、‘擋位’電子信號。這些電子信號經主控制盒處理后，經電纜10傳遞到用螺栓固聯在變速器A上的電磁閥組中相應的‘擋層’電磁閥3、‘擋位’電磁閥4，從而開啟相應的氣閥孔，使來自安裝在車架上的儲氣筒F的壓縮空氣，經氣管9流進用螺栓固聯在變速器蓋上相應的‘擋層’氣缸C、‘擋位’氣缸B。壓縮空氣推動‘擋層’氣缸C中的活塞移動?；钊寐菁y聯接安裝在變速器蓋中換擋軸12的一端，并用防松螺母固緊?；钊妮S向移動帶動換擋軸12移動到相應的‘擋層’（L）或（N）或(H)或（Z）；隨之壓縮空氣流入用螺栓安裝在變速器蓋上的‘擋位’氣缸B中，壓縮空氣推動氣缸B中的活塞移動?；钊麠U的一端與換擋搖臂的一端鉸接，換擋搖臂的另一端通過花鍵聯接安裝在換擋軸上。因而活塞移動通過活塞桿帶動換擋搖臂擺動，從而推動變速器A中換擋軸12轉動，進而驅動與換擋軸鉸接的換擋拉板13，推動相應的撥叉14－同步器15掛上相應的‘擋位’1擋或2擋或3擋或4擋或5擋或6擋或倒擋（R）。安裝在‘擋位’氣缸B中的電磁感應器7將掛上擋的磁感信號經主控制盒2反饋到用螺栓安裝在手操縱器1內的電磁鎖11，電磁鎖開啟使換擋手柄移到掛入的擋位。

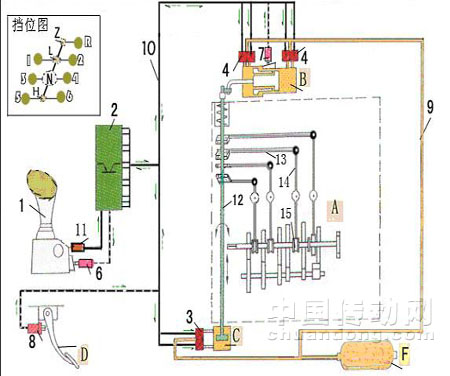

圖3：綦齒EPS®輕便換擋操縱系統工作原理圖（以6擋變速器為例）

      綦齒EPS®輕便換擋操縱系統由于采用電纜聯接而省去了機械式換擋操縱機構的很多傳動零部件，所以換擋操縱的傳動結構特別簡單而經濟，布置容易，適應性好；由于采用電控－氣動-同步器換擋而摒棄了手動機械式的直接換擋，操縱換擋手柄僅是發出換擋擋位信號，所以換擋操縱很輕便（手操縱換擋力不大于16N，僅為機械式手動換擋力的1/10）；由于本系統僅在離合器處于完全分離狀態時工作，從而避免了因不規范的換擋操作（離合器未完全分離時換擋）引起的離合器、同步器等傳動部件的早期損壞；由于該換擋操縱系統不改變機械變速器的技術參數和技術特性（諸如變速器的擋位數、傳動比、傳動轉距、安裝位置、安裝方式等），且通用性高（5擋、6擋、8擋、9擋、10擋、12擋、16擋變速器的換擋操縱系統中通用件達到86％以上）、易維修，因而更實用、經濟(其制造成本僅是‘AMT’的1/5)；另外由于換擋手柄采用‘轎車式’短手柄（長160mm），電控－氣換擋，所以該換擋操縱系統更趨近‘輕便化’、‘電子化’、‘人性化’，更為商用汽車駕駛員所歡迎和青睞。

綦齒EPS®輕便換擋操縱系統的特點：



      換擋操縱輕便，換擋手柄上的換擋力僅10～16N
      大大簡化換擋操縱傳動機構，用電纜聯接取代機械傳動部件，使換擋操縱傳動結構簡單而經濟，布置容易，適應性好。
       換擋手柄短（長160mm）、活動范圍小，換擋操作‘轎車’化
       模塊化設計，易于安裝、保養、維修
       性?xún)r(jià)比高，使用可靠、安全、經濟
       可配置擋位顯示功能、僅1擋起步功能、車速與擋位最佳組合功能、誤掛倒擋防護功能、車輛防盜功能、CAN總線兼容功能

綦齒EPS®輕便換擋操縱系統的技術參數

        換擋手柄長160mm ，    換擋力（手柄處） 10～16N   ，
        選、換擋氣壓0.6~0.8MP ，
        電壓  DC24V ，  電流  最大2A   。
