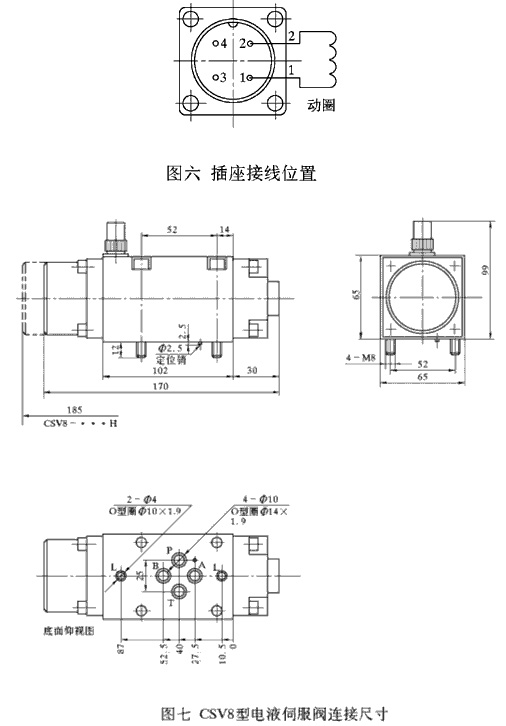

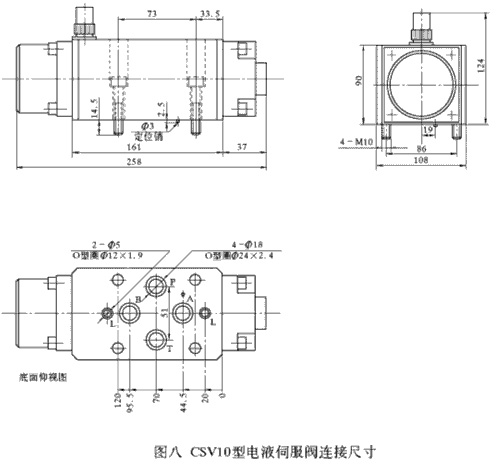

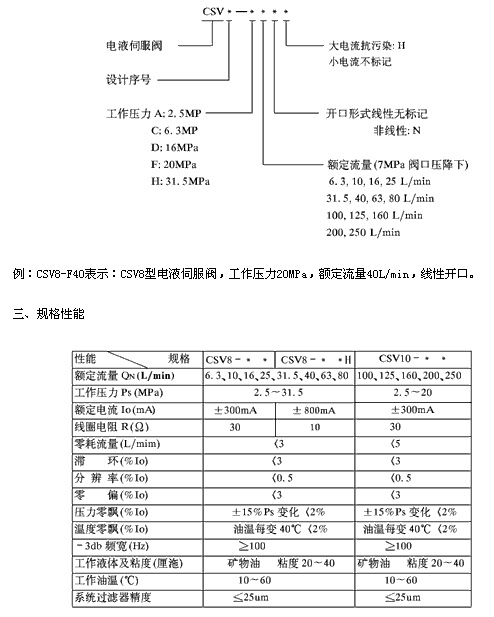

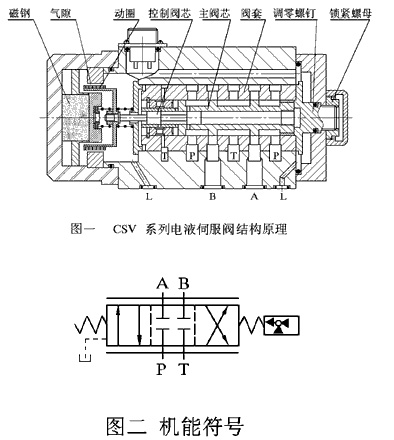

CSV系列電液伺服閥是新一代動圈式電液伺服閥。該閥具有性能穩定、頻率響應好、可靠性高、調整維護簡便等優點，廣泛應用于機械、石油化工、冶金電力等領域的電液伺服控制系統中。 一、工作原理與結構特點 CSV系列電液伺服閥結構示意見圖一，機能符號見圖二。 磁鋼在氣隙中造成固定磁場，當電流流過氣隙中的動圈繞組時，便產生電磁力，推動控制閥芯，使之產生與控制電流成比例的位移。由于控制閥芯與主閥芯組成半橋液壓放大器及兩級直接位置反饋，因此主閥芯能跟隨控制閥芯運動，也產生與控制電流成正比的位移。 伺服閥的主閥芯臺肩控制棱邊與閥套窗孔相應棱邊的軸向尺寸是按零搭接精密配合的，所以輸出流量的方向和大小取決于主閥芯位移的方向和大小，這樣輸出流量的大小在負載壓力恒定的條件下就與控制電流的大小成正比。 CSV系列電液伺服閥沒有細小的節流孔和狹窄的控制間隙，因此，對油液中的污垢不敏感。由于主閥芯的位移較大，因此同樣的磨耗量，對性能的影響較小，相當于延長了閥的使用壽命這就使CSV系列電液伺服閥有極高的使用可靠性，它能在各種液壓系統中長期穩定地工作。 CSV系列伺服閥控制級采用半橋差動活塞結構，穩態時只有少量控制油液流過，因此，CSV系列電液伺服閥可以在31.5MPa的高壓下使用而沒有太大的空耗;又由于控制級有較高的流量增益，因此，即使在7MPa以下的低壓系統中也能得到滿意的性能。根據用戶的需要，研究所甚至可以為用戶生產油源壓力為1MPa的電液伺服閥，這是其他類型電液伺服閥難以達到的。 二、型號說明 四、外形尺寸及連接尺寸 CSV系列伺服閥插座接線位置見圖六 CSV8型電液伺服閥的外形與連接尺寸見圖七。 CSV10型電液伺服閥的外形與連接尺寸見圖八。 伺服閥連接板上安裝定位銷處應鉆一Φ4深4孔，伺服閥定位 銷插入其中，防止進出油口接反。連接板安裝面光潔度不低于“粗糙度1.6”
