產品概述：


      OK6410開發板采用“核心板+底板”結構，板對板之間選用高質量進口連接器，堅固耐用，鍍金工藝可保證其常年運行不氧化。為保證用戶自行設計的產品品質，采用6410核心板的用戶可以免費得到四組底板插座。
      核心板尺寸僅5CM*6CM（業內最?。。瞿_多達320個；帶有CVBS輸出（內部有16Mbit獨立視頻緩存）。軟件支持Linux、WinCE、Android、uC/OS-II（獨家提供）等主流操作系統。
      該產品在-20℃到80℃范圍的高低溫運行測試中運行良好，并通過脈沖群以及浪涌干擾測試。





3C6410開發板產品備注：


      S3C6410是一款低功耗、高性價比的RSIC處理器，可廣泛應用于移動電話和通用處理等領域。

      S3C6410為2.5G和3G通信服務提供了優化的硬件性能，內置強大的硬件加速器：包括運動視頻處理、音頻處理、2D加速、顯示處理和縮放等。
      S3C6410集成了一個MFC（Multi-Format video Codec）支持MPEG4 / H.263 / H.264編解碼和VC1的解碼，能夠提供實時的視頻會議以及NTSC和PAL制式的CVBS輸出。
      S3C6410處理器內置一個采用先進技術的3D加速器，支持OpenGL ES 1.1 / 2.0和D3DM API，能實現4M triangles/s的3D加速。
      S3C6410包含了優化的外部存儲器接口，該接口能滿足在高端通信服務中的數據帶寬要求。


產品特色：


核心板尺寸僅5cm×6cm，現為業內最小。
核心板引出腳多達320個，完全滿足用戶的各種擴展需求。
提供了8×8矩陣鍵盤的擴展接口。
板對板之間選用高質量進口連接器，堅固耐用。
系統以667MHz主頻穩定工作，DDR時鐘頻率為266MHz。
軟件支持Linux、WinCE、Android、uC/OSII（獨家提供）等主流操作系統。
軟件驅動齊全，提供包括紅外、溫度傳感器驅動在內的各種驅動源碼。
-20℃到70℃范圍的高低溫交替測試中運行良好，并通過脈沖群以及浪涌干擾測試。


應用領域：

      適用于高端消費類電子產品、工業控制、車載導航、多媒體終端 、POS機、行業PDA等領域。

性能測試：

      OK6410開發板通過了強電磁干擾、強粉塵、高低溫、高濕度等嚴酷工業環境測試，連續工作無異常。


OK6410核心板:


長寬尺寸僅5CM*6CM，現為業內最小；
Samsung S3C6410處理器，ARM1176JZF-S內核，主頻533MHz/667MHz；
128M字節DDR內存；
256M字節NAND Flash；
12MHz、48MHz、27MHz、32.768KHz時鐘源；
支持5V電壓供電；
采用進口高質量板對板接插件，確保長期運行可靠性。

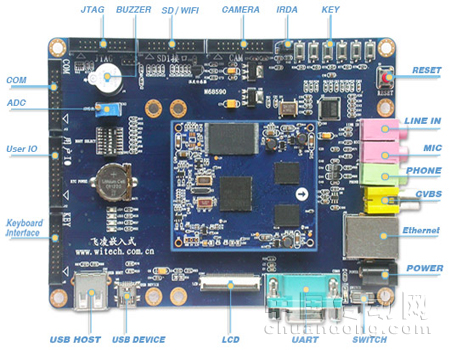

OK6410主控板:
一個復位按鍵，采用專用芯片進行復位，穩定可靠
采用8位撥碼開關設置系統啟動方式
共4個串口，包括1個五線RS 232電平串口（DB9母座）和3個三線TTL電平串口（20pin 2.0mm間距插頭座）
1個100M網口，采用DM9000AE，帶連接和傳輸指示燈
1個USB HOST插口，支持USB1.1協議，可插鼠標、U盤等
1個USB Slave接口，支持USB2.0協議，使用mini-USB插座，可與PC連接
1個高速SD卡座?？梢詫崿F(xiàn)SD Memory功能和SDIO功能
1個無線網卡（WIFI）（SD擴展接口)
3個3.5mm標準立體聲音頻插座。其中包括1個音頻輸出插座，可與耳機連接；1個話筒輸入插座；1個線路輸入插座
觸摸板接口支持4線電阻式觸摸板；LCD接口支持3.5吋、4.3吋、5.6吋、5.7吋、7吋、8吋等TFT LCD，獨家支持10寸LVDS液晶屏
1路CVBS輸出接口（PAL / NTSC）
1個CMOS攝像頭接口，支持ITU-RBT601/656 8位模式，使用10*2插針連接器

內部實時鐘，帶有后備鋰電池座，斷電后系統時間不丟失
1個JTAG接口，使用10*2插針連接器
1個單線數字式溫度傳感器（DS18B20）
1個紅外接收頭
4個LED
1個蜂鳴器
3個10×2插針擴展口。一個 包括1路GND、1路DA、8路AD、10路IO、1路SPI。一個用來擴展8×8矩陣鍵盤，另一個可連接3個TTL電平的串口和6路IO口，這3個串口中，包括1個五線串口和2個三線串口
