      該產品采用”核心板+底版”結構，板對板之間選用高質量進口連接器，堅固耐用！鍍金工藝可保證常年運行不氧化！核心板尺寸僅5CM*6CM（業內最?。。?，引出腳多達320個；具有CAN總線、RS-485總線、穩定適用的VGA/TV輸出（內部有16Mbit獨立視頻緩存）。軟件支持Linux、WinCE、Android、uC/OS等主流操作系統，并開放源碼。
　　在-20℃到80℃范圍的高低溫運行測試中運行良好，并通過脈沖群以及浪涌條件下的抗擾測試。
　　備注：S3C6410是一款低功耗、高性?xún)r(jià)比的RSIC處理器，可廣泛應用于移動電話和通用處理等領域；S3C6410為2.5G和3G通信服務提供了優化的硬件性能，內置強大的硬件加速器：包括運動視頻處理、音頻處理、2D加速、顯示處理和縮放等；集成了一個MFC(Multi-Format video Codec)支持MPEG4 /H.263/H.264編解碼和VC1的解碼，能夠提供實時的視頻會議以及NRSC和PAL制式的TV輸出；除此之外，該處理器內置一個采用最先進技術的3D加速器，支持OpenGL ES 1.1/ 2.0和D3DM API，能實現4M triangles/s的3D加速；同時，S3C6410包含了優化的外部存儲器接口，該接口能滿足在高端通信服務中的數據帶寬要求。

硬件資源

核心板
Samsung S3C6410處理器，ARM1176JZF-S內核，主頻533MHz/667MHz；
128M字節DDR內存；
256M字節NAND Flash；
12MHz、48MHz、27MHz、32.768KHz時鐘源；
支持5V電壓供電；

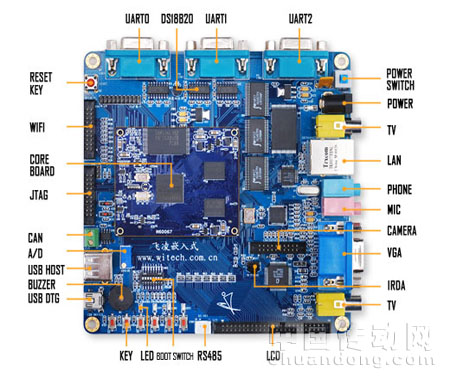

主控板
一個復位按鍵，采用專用芯片進行復位，穩定可靠；
系統啟動方式設置開關，采用 8 位撥碼開關；
一片2M字節NOR Flash；
三路串口，包括兩個五線RS_232串口和一個三線RS_232串口；
一個RS_485總線接口；
一個CAN總線接口，2.0標準；
一個100M網口，采用DM9000AE，帶聯接和傳輸指示燈；
一個 USB HOST 插口，支持 USB1.1 協議，使用側插 USB A 型接口；
一個 USB Slave 接口，支持 USB 2.0 協議，使用mini-USB AB型接口；
一個高速 SD 卡座。可以實現 SD Memory 功能和 SDIO 功能；
一個WIFI擴展接口；
一路立體聲音頻輸出接口可接耳機；另一路音頻輸入可接麥克風；
LCD和觸摸屏接口支持3.5寸、4.3寸、5.6寸、5.7寸、7寸、8寸等TFT液晶屏，獨家支持10寸LVDS液晶屏；
一個VGA接口，支持800x600分辨率；（轉換芯片穩定、廉價；適合產品應用）
兩路TV輸出接口；
一個CMOS攝像頭接口，支持ITU-R BT601/656 8位模式，使用10X2插針連接器；
內部實時時鐘，帶有后被鋰電池接口；
一個JTAG接口，使用10*2插針連接器；
一個溫度傳感器
一個紅外接收頭
六個用戶按鍵
四個LED
一個蜂鳴器
一個10X2插針擴展接口；包括1路GND、1路DA、8路AD、10路IO、1路SPI
