產品詳細描述：

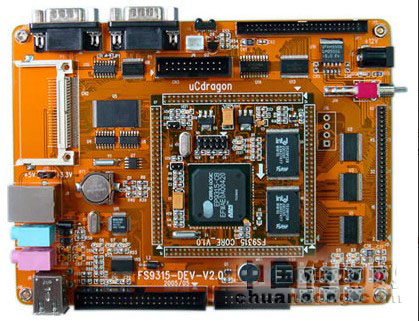

FS-EP9315V 2.00開發板簡介
FS-EP9315 V2.00硬件資源:
中央處理器
◆ CPU：EP9315A（CirrusLogic公司出品），基于ARM920T內核，內帶MMU、16KB的指令cache和16KB的數據cache和Maverick Crunch數學協處理器；主頻200MHz，系統總線100MHz，工業級；
外部存儲器
◆ 內存：64MB的SDRAM（100M外頻）；
◆ NOR Flash：32M字節存儲器（2片Intel E28F128組成32位接口）；
◆ NAND Flash：32M字節（K9F5608，用戶可自己更換為16M、64M或128M的NandFlash）
串口
◆ 一個標準9線高速串口（帶硬件流控制可接Modem）；
◆ 一個3線串口；
紅外通訊口
◆ 一個高速IRDA紅外線數據通訊口；
網絡接口
◆ 100M以太網口，RTL8201，帶聯接和傳輸指示燈；
USB接口
◆ 兩個USB HOST（USB2.0規范）接口；
音頻接口
◆ 采用IIS接口芯片UDA1341，一路立體聲音頻輸出接口可接耳機或音箱；
◆ 支持錄音，板子自帶駐機體話筒可直接錄音（單聲道），另有一路話筒輸入接口可接麥克風（支持雙聲道）；
存儲卡接口
◆ 一個標準CF卡接口（兼容厚卡和薄卡，可通過跳線選擇為3.3V或5V）；
LCD和觸摸屏接口
◆ 一個50芯LCD接口引出了LCD控制器和四線電阻式觸摸屏的全部信號，LCD數據和同步信號均有BUFFER驅動，讓LCD顯示更加穩定；
◆ LCD控制器具有硬件圖形加速引擎；
◆ 支持黑白、4級灰度、16級灰度、256色、4096色STN或TFT液晶屏，數據格式為24bit RGB，支持LCD尺寸從3.5寸到12.1寸，屏幕分辨率可達到800x600象素；
◆ 可選配件為VGA輸出板，可直接接LCD插槽來驅動CRT顯示器（640×480@72Hz）；
IDE接口
◆ 一路專用高速EIDE接口，可以直接掛載硬盤；
◆ 板上留有IDE硬盤的電源接口，可以直接使用該接口給IDE硬盤供電；
時鐘源
◆ 內部實時時鐘及外擴的一個帶后備鋰電池的實時時鐘芯片；
調試及下載接口
◆ 一個20芯Multi－ICE標準JTAG接口，支持SDT2.51,ADS1.2等調試 ；
電源接口
◆ 開關電源供電，輸入直流電壓范圍是7～20V（推薦使用12V），帶電源開關和指示燈；
其他
◆ 一個IIC接口的實時時鐘芯片用來驗證IIC總線讀寫；
◆ 6個小按鍵，4個高亮LED，另帶一個20針的8×8矩陣鍵盤接口；
◆ 一個帶功率驅動的蜂鳴器；
◆ 一個60PIN的用戶擴展排針，方便用戶進行存儲器及IO口擴展；
操作系統
　 支持linux及wince操作系統，提供驅動程序如下：
◆ 串口驅動
◆ LCD及VGA顯示驅動
◆ IIS音頻驅動
◆ 網絡接口驅動
◆ USB HOST驅動
◆ CF卡驅動
◆ 觸摸屏驅動
◆ IDE驅動
◆ MTD驅動
