產品特點

高速小體積大功率IGBT驅動器。
使用單一電源，驅動器內部設有負壓分配器，減少了外部元器件。
IGBT的柵極充電和放電速度可分別調節。
電源電壓可在18－27V間，用戶選擇范圍寬。

應用范圍

逆變器、不間斷電源、變頻器、電焊機、伺服系統
可驅動IGBT (300A/1200V或600A/600V) 一只

外形尺寸

管腳說明：

1、2：信號輸入端。
3、4：空腳。
5：保留端。
6：驅動器內部負電源的Vee端，與11腳內部連通。
7：驅動器的輔助電源Vp的正端，也是驅動器內部正電源的Vcc端。
8：驅動器內部正負電源的中點，接IGBT的發射極。
9：驅動器正脈沖輸出端，接IGBT的柵極。
10：驅動器負脈沖輸出端，接IGBT的柵極。
11：驅動器的輔助電源Vp的負端，也是驅動器內部負電源的Vee端。

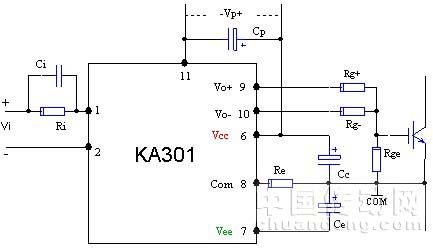

應用連接圖
