產品特點

適合電流型電路應用的單管大功率IGBT模塊驅動器。
過流后是否進行軟關斷，由用戶控制。
過流后輸出報警信號，用戶采取相應措施。
可按缺省值直接使用，也可根據需要調節盲區時間、軟關斷的速度。
軟關斷過程中，用戶可以設置短路信號鎖存，以執行一個完整的保護過程。
IGBT短路時的集射極電壓閾值的設定可用電阻精細調節，也可使用穩壓管調節。
IGBT的柵極充電和放電速度可分別調節。
使用單一電源，驅動器內部設有負壓分配器，減少了外部元器件。

應用

可驅動IGBT (300A/1200V或 500A/600V) 一只

外形尺寸

管腳說明：

1、2：信號輸入端。
3、4：空腳。
5、6：短路故障鎖存選擇端：開路，不鎖存；10K電阻連接，鎖存。
7：故障信號輸出端和軟關斷選擇端。
8：盲區時間設定端。
9：過流時的集電極發射極電壓設置端。
10：IGBT電流檢測端，接IGBT的集電極。
11：軟關斷時間設定端。
12：驅動器的輔助電源Vp的正端，也是驅動器內部正電源的Vcc端。
13：驅動器內部的參考點COM，接IGBT的發射極。
14：驅動器的輔助電源Vp的負端，也是驅動器內部負電源的Vee端。
15、16：驅動器輸出端，接IGBT的柵極；其中15腳輸出正脈沖，16腳輸出負脈沖。

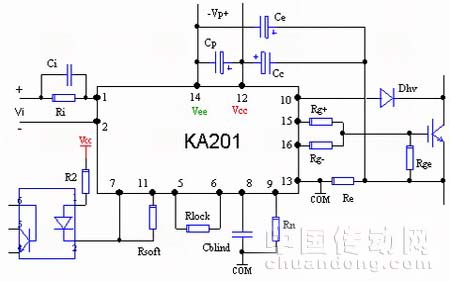

應用連接圖
