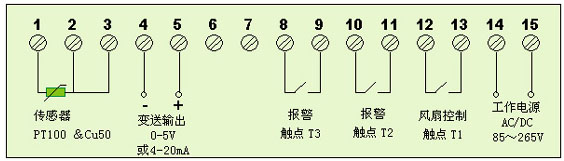

▲一、概述 XMT-206E型數字式溫度顯示控制變送器是專為電力系統測量、顯示主變壓器的油溫溫升、控制冷卻風扇的一種新型溫度測量儀器。該儀器采用表面貼裝工藝設計生產，具有抗干擾強、可靠性好、測量精度高、讀數穩定、外形美觀，使用方便等特點。顯示采用了1.2英寸LED顯示器，使得該儀器的讀數距離可達數十米，方便于值班巡視人員的監測記錄。 本儀器具有兩路溫度報警設定（0～120℃），一路風扇啟動溫度設定（0～120℃）。十分適用于當今無人值班變電所的舊式儀表更換、改造，性能符合無人值班變電所的遙迅、遙測要求，是新型變電所必須配備的理想溫度測量變送儀器。 ▲ 二、技術參數 ●測量范圍：0～120℃ ●分 辨 率：1℃ ●設定范圍： T1點啟動風扇0～120℃任意設定 T2點報警0～120℃任意設定 T3點報警0～120℃任意設定 ●輸入信號：Pt100或Cu50 ●輸出信號：0～5V（RL≥150Ω）或4～20mA ▲ 三、外形及安裝開孔尺寸 ●外型尺寸:寬160×高80×深180mm3 開孔尺寸:152×76mm2 ▲ 四、安裝及接線方式 1、在面板上按152×76mm2開好矩形孔，將儀表正面插入，將安裝件裝上，將安裝固定件從兩側裝入安裝孔，再將螺釘固定旋緊。 2、機殼后面接線圖如接線圖所示，請嚴格按規定接線，配接的熱電阻型號與分度號必須與儀表所注明的分度號一致。 溫度的調整與使用（詳見產品隨機說明書）
