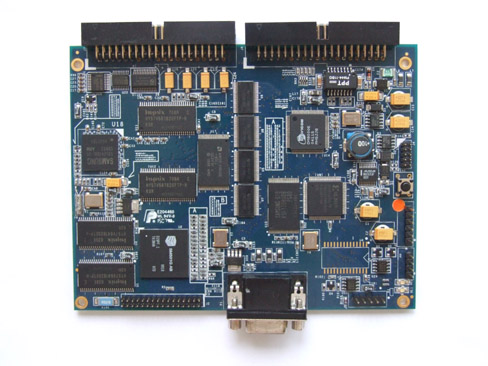

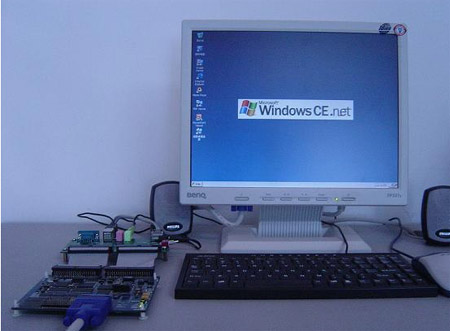

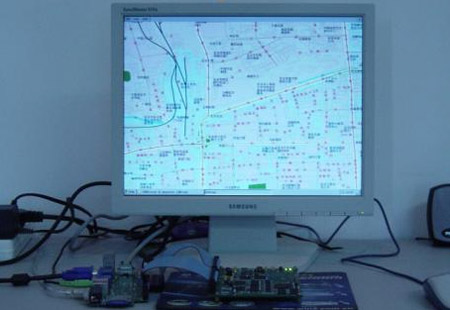

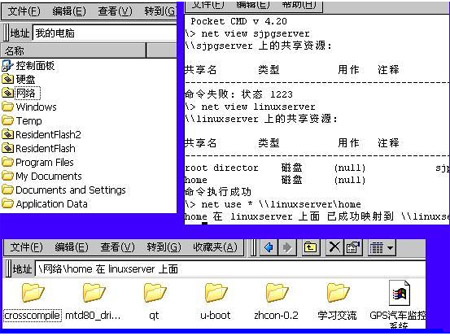

PG－2410基本型開發板是普光公司自主研發，擁有自主知識產權的嵌入式系統。主板采用當今流行的含 ARM920T 內核的 SAMSUNG S3C2410 嵌入式芯片。 　　 PG－2410基本型開發板是集眾多功能于一體的嵌入式計算機，RISC 的ARM 內核CPU主頻最高可達260M，一般使用203M，具備當前多媒體PC中的所有功能，網卡，顯卡，聲音，USB，串口等。 　　 應用范圍與行業：PG－2410基本型開發板不僅可為開發者提供學習嵌入式開發的平臺，同時可以完全為行業用戶的應用開發提供一套完整的包括硬件和系統軟件（linux，wince OS）的嵌入式計算機系統。 硬件配置： ● CPU：采用SAMSUNG S3C2410 ARM920t CPU, 集成有串口，SD卡控制器，USB Host 和USB device控制器，LCD控制器, Nand Flash控制器等 ● 存儲器： 　 　1. 64M SDRAM 　　 2. 32K FRAM（鐵電存儲器）, 減少對FLASH頻繁操作，延長FLASH壽命，同時防止掉電時丟失數據。 　　 3. 64M Nand Flash 用于存放應用程序 　　 4. 2M Nor Flash 用于存放bootloader 及kernel 　　 5. SD卡（外接） 　　 6. USB flash disk （閃盤）（外接） ● SM501 2D加速顯卡：實現2D加速功能，顯著提升顯示效果，最高分辨率1024X768X32, 最高刷新率85HZ。兩個VGA、一個TFT輸出接口。 ● DM9000以太網控制器（10/100M） ● 串行接口：采用S3C2410的三個串行口，其中一個接口為RS232電平，另外兩個為TTL電平，TTL電平的接口用一個BUF和S3C2410隔離，從而使S3C2410能接收3.3V 的電平信號。 ● 兩個USB Host V1.1接口 ● 8位并行數據接口，其中包括一個中斷與一個輸出信號同步。 ● 8位GPIO接口，可以用于LED等控制。 ● 音頻輸入輸出接口（MIC, PHONE） ● 通用電視紅外遙控解碼，采用紅外光敏三極管來接收紅外信號，并用S3C2410的通用IO來控制。 ● 電源失效信號輸入接口，提供電源失效處理功能，如電壓過低。 ● JTAG調試接口 ● 電源輸入5V, 功耗3W PG－2410基本型開發板圖： PG－2410基本型開發板移植的系統軟件： ● LINUX 內核2.4.18，QT嵌入式GUI平臺 ● WINCE WINCE.Net42 操作系統 。開發的windows API 與桌面系統的windows API有較好的一致，這使得桌面應用軟件可以方便快捷的移植到這款嵌入式 WINCE 系統開發平臺上。 ● 實現相應LINUX, WINCE平臺下的所有硬件驅動程序 ● 應用軟件：本公司開發的PGMAP地圖引擎因具有2D顯卡, 所以很好地實現了多媒體應用，實現全屏（1024×768×32）播放VCD PG－2410基本型開發板特點： 普普光S3C2410嵌入式開發平臺是一臺真正的工業控制電腦的主機系統，可以使用WINCE或LINUX操作系統。 　　 1、 可以連接鍵盤，鼠標，USB移動硬盤，U盤，SD卡，音響， MIC, 有2D加速顯卡，實現完美的多媒體應用（沒有顯卡加速的開發板即使是533MHZ的CPU也不適合作640X480高分辨率的多媒體應用）。 2、 終端功能： a. 登陸WINDOWS Terminal Server（終端服務器），可以用WINCE.NET 42 的RDP 實現或者LINUX Xwindow實現windows圖形終端。 b. 以Xwindow 方式登陸LINUX 服務器，以普光ARM-9200帶linux 做X終端 3、有通用電視遙控功能，實現設備的移動輸入。 4、配有鐵電存儲器， 可以更好的保護FLASH，延長FLASH壽命， 并且可以做到掉電不掉數據， 大大簡化電源設計。 5、實現Windows網上鄰居功能，可以方便利用網絡資源。 6、上Internet功能，WINCE42 自帶的IE，可以通過局域網或直接通過串口聯接MODEM 實現撥號上網。 7、移植車載導航應用軟件（DEMO版）以上功能， 本公司在WINCE4.2的硬件和軟件上都已完整實現。而使用LINUX操作系統， 同其它開發板相比， 另外實現了2D加速功能。 　　 主板和接口板分開， 接口板無任何芯片（單層板或多層板），為用戶自定義接口的實現提供可能！ 　　 ARM系統本身具有開放、集成度高、尺寸小、可擴展性強、低功耗等特點。此塊開發板適用于無線應用、數字家電、車載設備、通信設備、網絡終端等應用場合。并具有相當?shù)膬r格優勢，有很好的性價比。 PG－2410基本型開發板WINCE下應用程序圖（分辨率1024X768X32X70）： WINCE自主導航軟件 WINCE全屏播放VCD WINCE網上領居 PG－2410基本型開發板LINUX下QT應用程序圖（分辨率1024X768X32X70）： 物理尺寸 板子：135 mm×104mm， 定位孔：128mm×91mm
