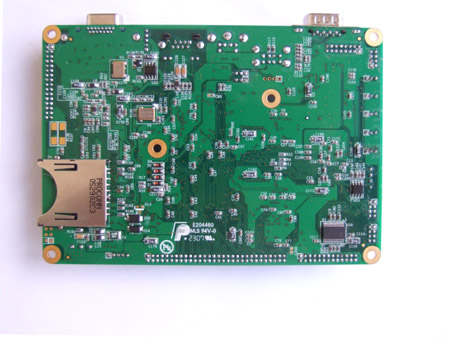

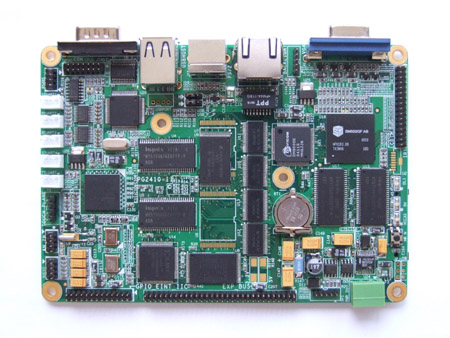

PG2410－II 開發板，是世紀普光基于ARM9內核SAMSUNG S3C2410A嵌入式微處理器自主開發的一款3.5寸標準工板，主板尺寸：146mm x 102mm，目前已在儀器儀表，醫療儀器、數據采集，多媒體處理，人機界面以及各種商業終端設備（如：POS機，排隊機，觸摸查詢機）等相關行業得到廣泛的應用。 一：產品特點： 1．主板集成SM501/SM502 2D圖形加速芯片，顯著提升主板顯示效果可在1280＊1024的分辨率平滑播放各種多媒體文件。 2．主板按照3.5寸標準工板尺寸設計，方便用戶在各種應用場合安裝使用。 3．主板具備各種常用功能接口，方便用戶外接各種設備。 4．可擴展性：板載一個26芯I/O擴展口和一個60芯系統擴展口供用戶應用擴展。 5．主板集成CPLD芯片（管理主板時序和復雜信號提高系統運行穩定性）。 6．主板集成四個總線驅動器，提高總線驅動能力，增強系統的可靠性。 PG2410-II 開發板圖： 二：PG2410-II 開發板硬件配置（核心部分）： 中央處理器 ◆ CPU: 三星32bit ARM920T內核的S3C2410A； ◆ 核心電源繆刮?.8/2.0V； ◆主頻：203MHZ，最高可到達266MHZ； 外部存儲器 ◆ SDRAM：64M字節； ◆ NAND Flash：64M字節； ◆ NOR Flash：2M字節； ◆ 顯存SDRAM：16M字節； 三：PG2410－II開發板功能接口： ◆ 一個9線制RS-232全功能串口； ◆ 一個3線制TTL電平串口； ◆ 四個3線制RS232串口； ◆ 一個485/422接口 ◆ 一個10/100M網口； ◆ 二個USB1.1 HOST接口，（ REV1.1規范全速傳輸達12Mbps）； 其中一路和USB　DEVICE復用； ◆ 音頻輸入輸出接口。一路立體聲音頻輸出接口可接耳機或音箱； 另一路話筒輸入接口可接麥克風； ◆ 一個SD存儲接口； ◆ 一個PS/2接口； ◆ 四路A/D接口（十位精度）； ◆ 一個SPI接口； ◆ 一個40針LCD接口（2mm間距），支持市面主流的TFT－＞LCD 液晶屏，分辨率最高支持1024＊768；并采取主板供電； ◆一個4線電阻觸摸屏接口； ◆一個背光控制接口； ◆ 一個標準VGA接口，可直接連接各種VGA接口的CRT顯示器或液 晶顯示器 可支持分辨率達1280＊1024＊85HZ； ◆ 內部實時時鐘（帶有后備鋰電池）； ◆ 一個復位按鍵，并采用專用復位芯片進行復位，穩定可靠； ◆ 內置看門狗電路，大大提高了系統的穩定性； ◆ 電源輸入采用5V/12V電源供電，帶指示燈；電源部分穩定可靠，且具有過流保護功能； ◆一個CPLD燒寫口； ◆一個JTAG燒寫口； ◆ 一個26芯通用I/O接口，引出了16路I/0，4路中斷，IIC接口； ◆ 一個60芯系統擴展口引出地址線，數據線和片選信號線， 四：系統軟件配置： ◆ 主板支持嵌入式WINCE 4.2.NET操作系統； ◆ 支持WINCE4.2.NET下主板的全部外圍接口驅動；
