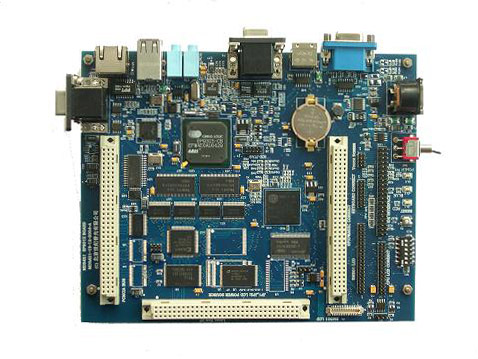

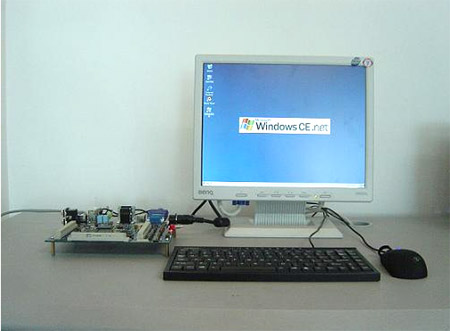

PG-EP9315嵌入式開發板是公司自主研發，擁有自主知識產權的嵌入式開發板。 主板采用當今流行的 ARM920T 內核的 EP9315 嵌入式芯片。 硬件配置： ●CPU：采用EP9315 ARM920t CPU,主頻200＋150MHZ協處理器， 集成有串口，USB Host 控制器，LCD控制器，Nand Flash控制器，IDE, PCMCIA 等多種功能 ●存儲器： 　　64M SDRAM 　　32K FRAM（鐵電存儲器）, 減少對FLASH頻繁操作，延長FLASH壽命，同時防止掉電時丟失數據。 　　16位寬Nand Flash 用于存放應用程序 　　2M Nor Flash 用于存放bootloader 及kernel（linux） ●SM501/sm502 2D加速顯卡：實現2D加速功能，顯著提升顯示效果，最高分辨率1280X1024X32, 最高刷新率85HZ。有一個VGA、和兩個TFT輸出，支持觸摸屏。 ●CPU LCD輸出，有簡易2D加速功能 ●以太網控制器（10/100M）： 芯片內置以太網控制器 ●PS/2接口：采用CPU　SPI用于PS/2鍵盤控制器。 ●串行接口：EP9315的兩個RS232串行口，其它兩個在總線插槽上。 ●3個USB接口 ●一個96針總線插槽用于PCMCIA接口，可接無線網卡或調制解調器及其它外設 ●引出CPU所有LOCAL BUS，可外接其它總線設備 ●一個IDE接口， UltraDMA 2.0 ●一個TOUCH SCREEN接口 ●兩個CAN接口， CAN2.0A，CAN2.0B兼容 ●8X8鍵盤接口 ●2個LED接口，可以用于LED等控制。 ●一個音頻輸入輸出接口（MIC, PHONE） ●電源失效信號輸入接口，提供電源失效處理功能。 ●JTAG調試接口。 ●電源輸入5V，12V, 功耗小于3W。 ●一個電視紅外遙控接收器 ●一個96針總線插槽引出CPU的LOCAL BUS，可外接其它總線設備。 ●可以用串口直接下載BOOTLOADER。 PG-EP9315嵌入式開發板主板圖： PG-EP9315嵌入式開發板移植的系統軟件： ●WINCE WINCE.Net42 操作系統 。開發的windows API 與桌面系統的windows API有較好的一致，這使得桌面應用軟件可以方便快捷的移植到這款嵌入式WINCE 系統開發平臺上。 ●實現相應LINUX, WINCE平臺下的硬件驅動程序 ●應用軟件：本公司開發的PGMAP地圖引擎因具有2D顯卡, 所以很好地實現了多媒體應用，實現全屏（1280×1024×32）播放VCD、MPEG4等不同格式的媒體文件 PG-EP9315嵌入式開發板特點： 　　 PG-EP9315嵌入式開發板是一臺真正的工業控制電腦的主機系統，可以使用WINCE操作系統 　　 1、 可以連接鍵盤，鼠標，USB移動硬盤，U盤，SD卡，音響， MIC, 有2D加速顯卡，實現完美的多媒體應用（沒有顯卡加速的開發板即使是533MHZ的CPU也不適合作640X480高分辨率的多媒體應用）。 2、 終端功能： a. 登陸WINDOWS Terminal Server（終端服務器），可以用WINCE.NET 42 的RDP 實現或者LINUX Xwindow實現 windows圖形終端。 3、 有通用電視遙控功能，實現設備的移動輸入。 4、 配有鐵電存儲器， 可以更好的保護FLASH，延長FLASH壽命， 并且可以做到掉電不掉數據， 大大簡化電源設計。 5、 實現Windows網上鄰居功能，可以方便利用網絡資源。 6、 上Internet功能，WINCE42 自帶的IE，可以通過局域網或直接通過串口聯接MODEM 實現撥號上網。 7、 移植車載導航應用軟件（DEMO版）以上功能， 本公司在WINCE4.2的硬件和軟件上都已完整實現。而使用LINUX操作系統， 同其它開發板相比，另外實現了2D加速功能。 　　 ARM系統本身具有開放、集成度高、尺寸小、可擴展性強、低功耗等特點。此塊開發板適用于無線應用、數字家電、車載設備、通信設備、網絡終端等應用場合。并具有相當?shù)膬r格優勢，有很好的性價比。 PG-EP9315嵌入式開發板WINCE下應用程序圖（分辨率1024X768X32X70）： WINCE上網
