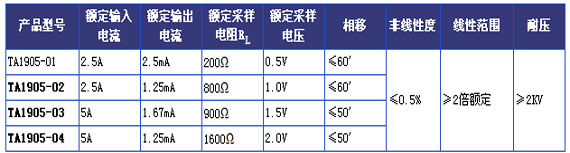

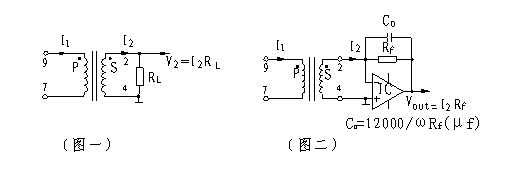

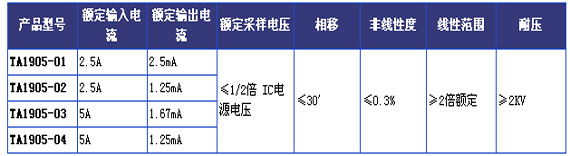

一、特點： 　　1、輸入線圈為內置式；小巧輕便，印刷線路板直接焊接安裝； 　　2、全封閉，機械和耐環境性能好，電壓隔離能力強，外形美觀。 二、使用環境條件： 　　1、 環境溫度：-55℃～+85℃； 　　2、 相對濕度：溫度為40℃時不大于90%； 　　3、 大氣壓力：860～1060mbar（約為650～800mmHg）。 三、工作頻率范圍： 20Hz～10KHz。 四、絕緣耐熱等級： B級（130℃）。 五、安全特性： 　　1、絕緣電阻：常態時大于1000MΩ； 　　2、抗電強度：可承受工頻2000V/1分鐘； 　　3、阻 燃 性：符合UL94-Vo級。 六、外形圖、安裝尺寸和線圈圖： 　　（如右上圖所示）。 七、性能參數： 　　1、用電阻法直接獲得采樣電壓時（如下圖一）性能參數見表一； 　　2、用IC法獲得采樣電壓時（如下圖二）性能參數見表二； 表1 表2 八、注意事項： 　　1、電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態。 　　2、電流互感器次級不允許開路，所以請不要裝熔斷器。
