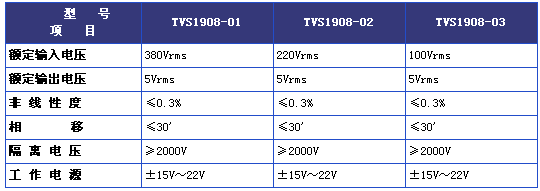

一、特點： 　　1、該互感器是電子式電流型電壓互感器，內置運算放大器，測量精度高； 　　2、全封閉，機械和耐環境性能好，使用安全、可靠； 　　3、外形美觀，小巧輕便，印刷線路板直接焊接安裝。 二、使用環境條件： 　　1、 環境溫度：-55℃～+85℃； 　　2、 相對濕度：溫度為40℃時不大于90%； 　　3、 大氣壓力：860～1060mbar（約為650～800mmHg）。 三、工作頻率范圍： 20Hz～10KHz。 四、絕緣耐熱等級： B級（130℃）。 五、安全特性： 　　1、絕緣電阻：常態時大于1000MΩ； 　　2、抗電強度：可承受工頻2000V/1分鐘； 　　3、阻燃性：符合UL94-Vo級 六、外形圖、安裝尺寸（如右上圖所示）和引出腳功能（如下表）： 七、規格型號和性能參數見下表： 八、使用說明： 　　1、1-3腳為輸入端子，并聯到被測回路中，6腳接+B，9腳接–B，8腳接地，10腳為輸出端，7腳為調整端。 　　2、當輸入電壓自0～額定值變化時，10-8間輸出0～5V，并呈線性對應關系。 　　3、7-10間并接一個電容，可補償相移。一般電容量可選0.033μF，可將相移補償?shù)健?5’ 　　4、7-10間并接一電阻時，可改變輸出電壓。如果并接的電阻值為R，則輸入額定電壓時，輸出電壓為 ： 九、注意事項： 　　1、8腳一定要接地，否則會影響精度。 　　2、若想將交流輸出信號變成直流信號，需用“絕對值整流”辦法來實現。否則由于二極管管壓降的存在，會破壞線性對應關系。 　　3、提高加到6、9腳的工作電源電壓，可擴大測量范圍；反之會縮小測量范圍。 　　4、如果您要的輸入輸出參數與本型號不符，可按您的要求訂做。
