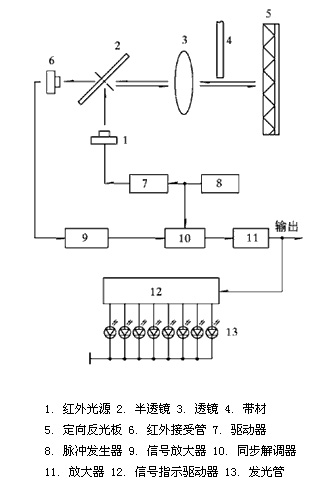

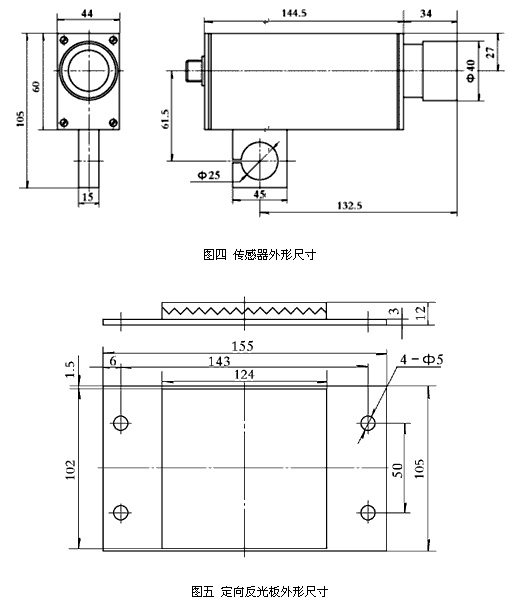

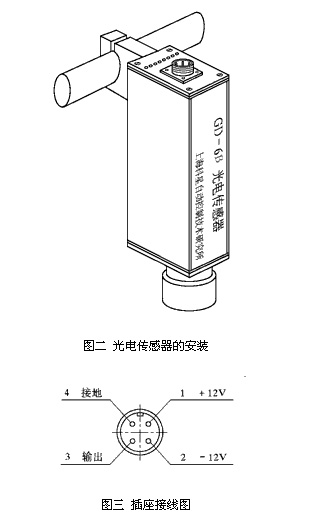

GD-6B光電傳感器適用于帶材邊緣控制系統，它采用紅外調制光源，具有靈敏度高，抗干擾能力強的特點，外殼采用全封閉結構，可以在惡劣環境下長期可靠地工作。 一、工作原理 工作原理見圖一，紅外光源⑴發出高頻光脈沖，通過半透鏡⑵，透鏡⑶，射出一束平行紅外光，經定向反光板⑸反射后沿原路返回到傳感器內，被紅外光敏接收管⑹接收，并經過信號放大器⑼轉變成電脈沖信號。當光路上有帶材⑷遮擋時，光信號的強弱便發生變化，這個變化經同步解調器⑽解調和放大器⑾放大后變成電壓信號輸出。由于電路中采用了同步解調，因此進入傳感器的外界干擾信號經解調后大部分被濾除，使傳感器有很強的抗干擾能力。 為了便于安裝、調整和監視傳感器工作情況，在傳感器上裝有一排發光管⒀，發光管點亮的數目隨接收信號的強弱而變化，正常工作時，即帶材遮住一半光時應有一半左右的發光管點亮。 圖一 GD-6B光電傳感器原理框圖： 二、安裝使用 光電傳感器可以方便地卡裝在一根直徑25毫米的軸上。調試時，首先固定好定向反光板的位置，然后接通光電傳感器的電源，松開卡箍，對準定向反光板，調整光電傳感器的位置，直至8個發光管全部點亮為止。鎖緊卡箍，用一塊紙片遮擋光電傳感器。如果發光管全部熄滅，說明光電傳感器工作正常。當傳感器和系統連成閉環而處于自動糾偏狀態時，電傳感器后面的發光管應有一半左右點亮。 光電傳感器出廠時已經調整好，用戶切勿隨意拆卸，特別是光路部分，出廠時已用樹脂密封以防止水氣塵埃等侵入，一旦拆卸必遭破壞。 三、主要性能 （定貨時請用戶告知最大檢測距離） 頻率響應: ≥100Hz 最大檢測距離: 1M 輸出信號電壓: ≥ ±3V 使用環境溫度: -20～45℃ 負載阻抗: 5KΩ 電源: ±12V 四、外形尺寸 插座接線位置見圖三；傳感器外形尺寸見圖四；定向反光板外形尺寸見圖五；
