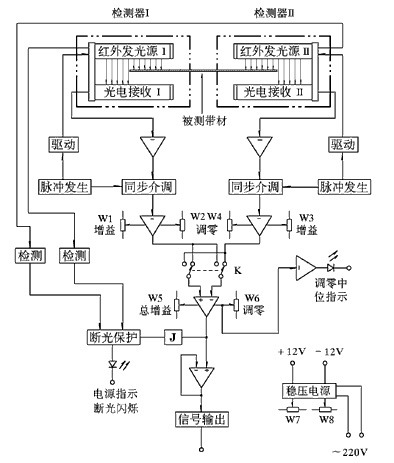

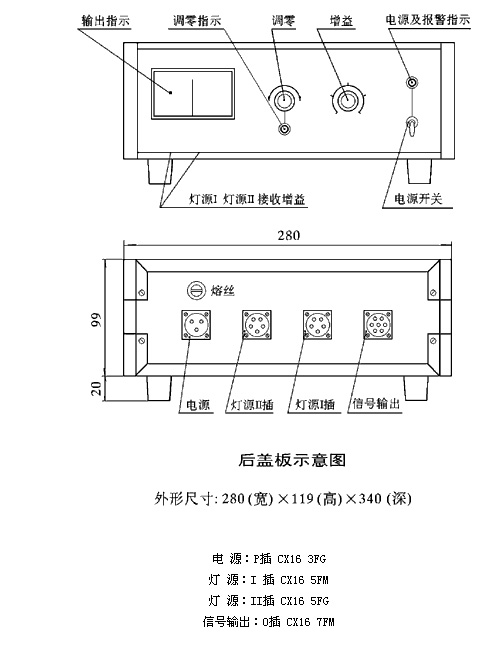

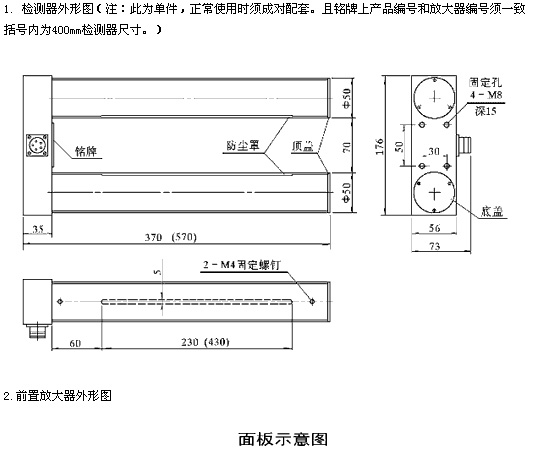

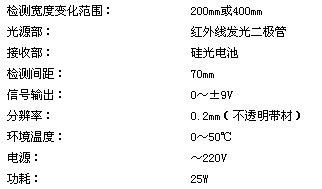

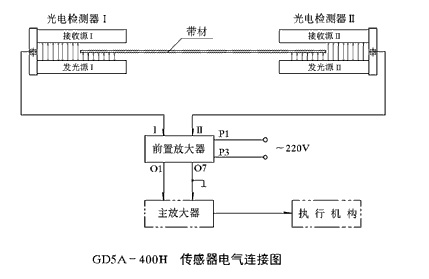

一、概述 GD5A-400H寬光束對中傳感器由檢測器和前置放大器兩部分組成，主要用作各種非透明帶材的中心位置檢測。當其與系統配合使用時，能把帶材的中心連續地控制在操作者設定的位置上。 由于采用紅外調制光源，故該傳感器具有靈敏度高，抗干擾能力強的特點，可以在明暗變化很大的環境下長期可靠地工作。 二、傳感器電器原理框圖 三、工作原理 見《傳感器電氣原理框圖》。兩發光源射出的紅外調制光分別被接收源的光電池所接收并輸出脈沖電壓信號，經同步介調后輸出同相位的直流電信號，這兩信號各自進行可控放大后再通過信號反相按鈕K進入減法器進行相減和放大處理，最后由電壓跟隨輸出。當兩接收部所接收的光強相等時，也就是說兩檢測器被帶材所遮擋的面積相等時，則輸出信號為零。當帶材偏離中心位置時兩檢測器的受光面積就發生變化，輸出信號也就向正或向負偏移，其偏移的大小與兩檢測器受光面積之差成正比。 發光源發出的紅外調制光同時被檢測。當由于某種原因使某一光源或兩光源發生故障不工作時，檢測器輸出單一信號，或無信號，此時斷光指示閃亮并驅動繼電器J吸合使信號輸出為零。 在系統使用中，檢測器檢測出的偏差信號經前置放大器處理后再送至主放大器（伺服放大器，糾偏控制器或其他功率放大器）放大后推動執行機構作偏差位置修正，直至帶材回到設定的中心位置，偏差消除，前置放大器輸出減小到零為止。 四、技術指標 五、傳感器電器連接圖 六、外形
