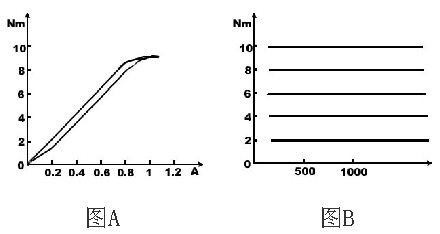

磁粉制動器是一種性能優越的自動控制元件。它以磁粉為工作介質，以激磁電流為控制手段，達到控制制動或傳動轉矩的目的.其輸出轉矩與激磁電流呈良好的線性關系而與轉速或滑差無關，并具有響應速度快結構簡單等優點。廣泛應用于印刷、包裝、造紙及紙品加工、紡織、印刷、電線、電纜、橡膠皮革、金屬箔帶加工等有關卷取裝置的張力自動控制系統中，與我公司生產的ZK型張力控制儀及張力檢測傳感器配套可組成成套張力自動控制系統。磁粉制動器還可作為模擬加載器使用，與我公司生產的CGQ型轉矩轉速傳感器及TR-1型轉矩轉速功率測量儀配套組成成套測功裝置，廣泛用于電機、內燃機、變速箱等動力及傳動機械的功率、效率測量。 一、基本特性 1、激磁電流——力矩特性 激磁電流與轉矩基本成線性關系，通過調節激磁電流可以控制力矩的大小。其特性如圖A所示。 2、轉速——力矩特性 力矩與轉速無關，保持定值。靜力矩和動力矩沒有差別。其特性如圖B所示。 3、負載特性 磁粉制動器的允許滑差功率,在散熱條件一定時,是定值。其連續運行時，實際滑差需在允許滑差功率以內。使用轉速高時，需降低力矩使用。其特性如圖如圖C所示。 例：CZ-10型磁粉制動器： 額定力矩M=100Nm 滑差功率P=7KW 則轉速n=670rpm 如轉速n=1500rpm時連續運行，則允許力矩應為 M=9550P/n=9550×7/1500=45N.m（式中9550為單位換算常數） 即如轉速提高為1500rpm時，力矩只能在45N.m以下連續使用。 二、使用及注意事項 1、磁粉制動器用直流電作激磁電源。建議使用我公司生產的WLK控制器。 2、磁粉制動器在運輸過程中，常使磁粉聚集到某處，甚至?xí)霈F(xiàn)“卡死”現象，此時只需將制動器整體翻動，使磁粉松散開來，或用杠桿撬動。同時，在使用前應進行跑合運轉，通以20%左右的額定電流運轉幾秒鐘后斷電再通電。反復幾次。為了防止運輸中磁粉沉淀，CZ-50%以上磁粉制動器在測試后將磁粉倒出另裝,可在跑合過程中將磁粉從磁粉孔逐漸注入。 3、水冷磁粉制動器先通水后運轉，禁止無水運轉（水壓1.5～3kg/cm[SUP]2[/SUP]）。應使進出水管呈上下分布，進水管在下，出口水管在上。 4、磁粉制動器的選型一般以其最大制動轉矩來確定。在無變速機構的情況下卷繞材料所需的最大張力與最大卷繞半徑的乘積應不超過制動器的額定轉矩。當放卷速度較快時，應保證制動器的實際滑差功率小于其允許滑差功率。實際滑差功率為： P=2∏/60.M.n=F.V（W） 式中 M-實際制動轉矩，Nm n-滑動轉速，r/min F-張力，N V-線速度，m/s 5、磁粉制動器，不支持使用徑向承受主傳動力的安裝方式。如懸臂安裝皮帶輪、齒輪等（見圖1）。支持使用連軸節式安裝方式（見圖2）。如確需安裝齒輪及皮帶輪傳動建議軸端增加支承（見圖3）。 6、轉子水冷確的制動器使用一段時間后，其旋轉水封磨損，水蓋下方滴水孔會發現滴水?？梢愿鼡Q水封，注意不能堵塞滴水孔以防水向內部滲漏。 7、如需更換磁粉，可來函注明磁粉制動器規格和出廠編號，以便確定磁粉規格和數量。 三、按技術參數和安裝方式分類
