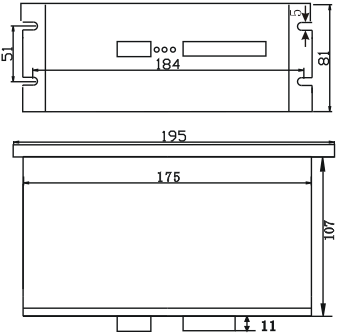

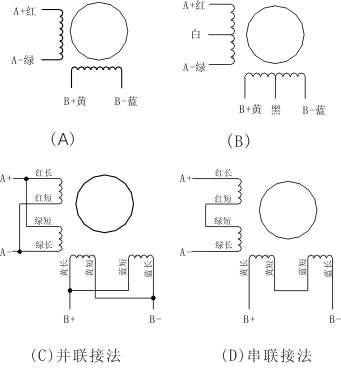

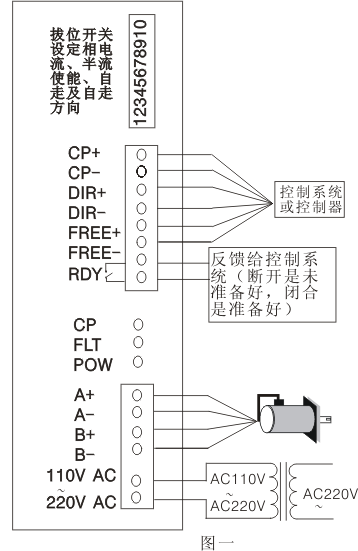

一、概述 SH20822A型步進電機驅動器是我廠在原有驅動器的基礎上吸收新型、高速電子技術開發出的新穎驅動器。 該驅動器采用先進技術，具有噪音低、效率高、電壓范圍寬等多種優點。力矩大、速度快是此驅動器的一大特點。 二、驅動器的使用說明 輸入電源接口： 采用一組交流供電，AC接AC110-220V。 警告：建言采用隔離電源；若不采用隔離電源，直接接市電，要與電機接地良好。 電 機 接 口： 對于二相四線電機，可直接與驅動器相連（如圖二A）。 對于四相六線電機，中間兩抽頭懸空不接,其余四線 與驅動器相連（如圖二B）。 對于四相八線電機，通常有兩種接法:并聯接法:紅長聯綠短接至A+,紅短聯綠長接至A-,黃 長聯藍短接至B+,黃短聯藍長接至B-（如圖二C）。 串聯接法：紅長接至A+，紅短聯綠短懸空，綠長接 至A-，黃長接至B+，黃短聯藍短懸空，藍長接至B- （如圖二D）。 注意：懸空的接頭要處理好,否則會造成故障.（如圖二） 警告:電機線不能接錯,否則有可能會損壞本驅動 器。紅長和綠長,及紅短和綠短不能同時短接。 三、外形及安裝尺寸 驅動器采用帶散熱器的外殼結構，安裝時應注意驅動器的散熱。（單位：mm）
