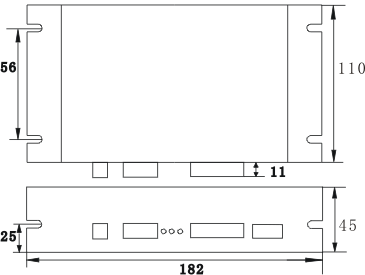

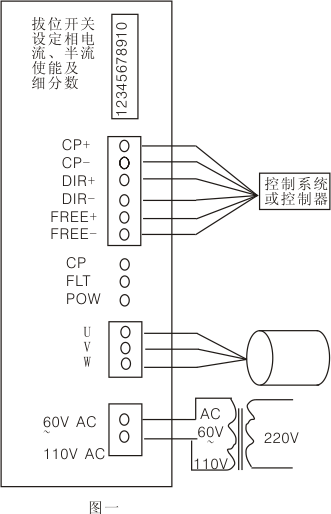

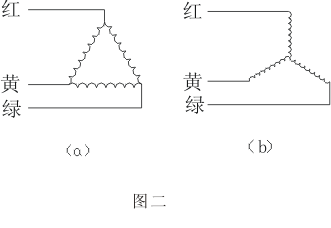

一、概述 SH30311MI型步進電機驅動器是我廠在原有驅動器的基礎上吸收新型、高速電子技術開發出的新穎細分驅動器。該驅動器采用先進技術，具有噪音低、效率高、電壓范圍寬、設置靈活多樣等優點，特別是運行平穩、定位精確是本驅動器的最大特色。此外本驅動器保護功能齊全，具有斷電相位記憶功能,細分?jǐn)?shù)到256，驅動電流范圍到3.2A。 二、驅動器的使用說明 輸入電源接口： 采用一組交流供電，AC接AC60-110V。 警告：電壓不能超過此范圍，否則會造成故障。 電 機 接 口： 電機線采用三角形或星形接法，電機分別接到U，V，W端（如圖二A）。 警告:電機線不能接錯,否則有可能會損壞本驅動 器。紅長和綠長,及紅短和綠短不能同時短接。 三、外形及安裝尺寸 驅動器采用帶散熱器的外殼結構，安裝時應注意驅動器的散熱。（單位：mm）
