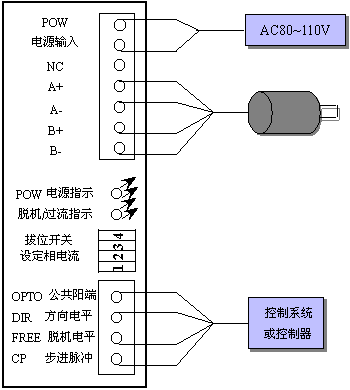

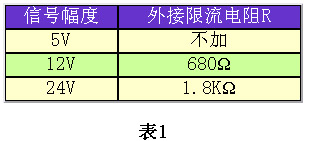

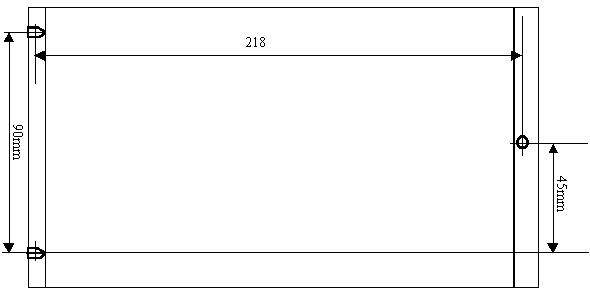

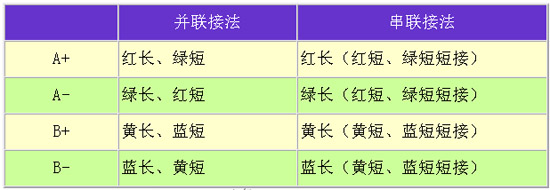

一、概述 SH20811A型步進電機驅動器是我廠在原有電源的基礎上吸收新型、高速單片機技術及高壓電源技術開發出的新穎驅動器。該驅動器采用高頻脈寬調制技術，具有噪音低、效率高、電壓范圍寬、設置靈活、運行平穩等優點。 二、驅動器的使用說明 ＊輸入電源接口：采用一組80～110V，4A的交流供電。 ＊電 機 接 口：對于二相四線電機，可直接與驅動器相連。 對于四相六線電機，中間兩抽頭懸空不接，其余四線與驅動器相連。 對于四相八線電機，通常將電機繞阻兩兩并聯后與驅動器相連。（如圖二） 警告:電機線不能接錯,否則有可能會損壞本驅動器。紅長和綠長,及紅短和綠短不能同時短接。 ＊輸入信號接口： SH20811A型步進電機驅動器內部的接口電路都采用光耦信號隔離，見下圖（圖三）。 OPTO：輸入信號的公共端，OPTO端須接外部系統的VCC。若VCC為+5V則可直接連接，若 VCC大于5V，則須外接限流電阻R，保證給內部光耦提供8～15mA的驅動電流，參見下（表1）： 三、外形及安裝尺寸 驅動器采用帶散熱器的外殼結構，安裝時應注意驅動器的散熱。（單位：mm）
