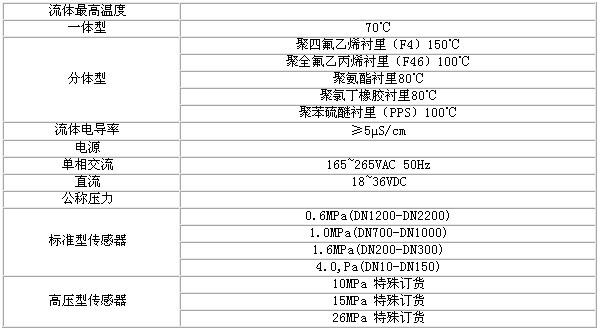

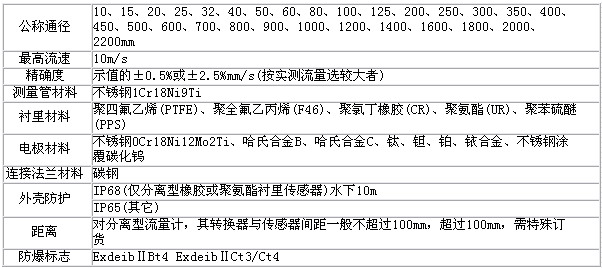

1、工作原理 　　電磁流量計是一種應用法拉第電磁感應定律的流量計。流量計的測量管是內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向貫通管壁固定在測量管上，其電極頭與內表面基本平齊。勵磁線圈由雙向脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通密度B、測量管內徑D與平均流速的乘積、電動勢E（電流信號）由電極檢出并通過電纜這至轉換器。轉換器將流量信號放大處理后，可顯示流量、總量，并能輸出模擬、脈沖等信號，用于流量的控制與調節。 2、技術性能 2.1　執行標準：JB/T9248-1999電磁流量計 2.2　基礎參數與性能指標 3、功能用途和適用范圍 　3.1　產品特點 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響 測量管內無阻礙流動部件，無壓損，直管段要求較低 系列公稱通徑DN10-DN2200，襯里及電極材料有多種選擇 Fg型轉換器采用新穎勵磁方式，功耗低，零點穩定，精確度及可靠性高。流量范圍度可達1000：1（即可以測量的最大流量與最小流量之比） 轉換器采用16位高性能微處理器，三行LCD帶背光顯示，可同時進行流量百分比，瞬時流量，累積量顯示，并可進行±90°旋轉顯示，方便讀數。參數設置方便，編程可靠 流量計為雙向測量系統，可對正向流量及反向流量進行積逄，多種輸形式與通訊功能供用戶選擇專用自舉電壓電路大大提高了電極流量信號遠傳抗干擾能力 轉換器可與傳感器組成一體或分離型。橡膠和聚氨酯襯里傳感器為本質沉浸結構，可用于相應的防爆場所 3.2　主要用途 WTG－DC型電磁流量計用于測量封閉管道中導電液體及漿液的流量，適用于石化礦冶、給排水、造紙、醫藥、食品、環保等部門。 3.3　使用環境條件 環境溫度：-20℃-　+55℃ 相對濕度：5%RH-100%RH 3.4　工作條件
