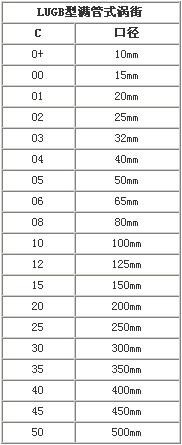

[b]產品說明： 一、產品概述：[/b] LUGB低流速型渦街流量傳感器結構設計新穎獨特，徹底解決了大管徑小流量測量時縮徑麻煩的矛盾。在測量小流量時，低流速型渦街不需要管道縮徑而直接安裝，但卻可以測量低于同等管道口徑渦街流量下限的超小流量。使用起來簡單方便，也降低了用戶的使用成本。 二、功能特點 ● 可測管道介質流速低。 ● 在測量小流量時使用方便，可直接安裝而不需要管道縮徑。 三、技術參數 ● 測量介質 液體、氣體、飽和蒸汽、過熱蒸汽 ● 儀表口徑 DN25 —— DN500 ● 介質溫度 －40℃ — +160℃； -40℃ —— +280℃； －40℃ — +350℃； -40℃ — +420℃（ 需選傳感頭不斷流拆裝型） ● 壓力等級 LUGB法蘭卡裝型：PN2.5MPa（首選）；大于PN2.5MPa協商供貨 LUGB法蘭連接型：PN1.0MPa（首選）；大于PN1.0MPa協商供貨 ● 法蘭標準 LUGB法蘭卡裝型：廠家特制法蘭 LUGB法蘭連接型：GB/T9119.8—9 ● 精度等級 1.5級、1.0級（首選）、0.5級、0.2級（需協議供貨） ● 渦街可測流量范圍 ☆ 液體 最小流速：0.15m/s – 0.5 m/s 最大流速：2.00m/s – 6.0 m/s ☆ 氣體、蒸汽 最小流速：1.0 m/s – 4.0 m/s 最大流速：10 m/s – 40 m/s ● 最大量程比 1:10 ● 放大器選擇 普通脈沖輸出型（12—24VDC） 普通兩線制4—20MA輸出型（24VDC） 現場顯示脈沖輸出型（24VDC與3.6VDC） 現場顯示兩線制4—20MA輸出（24VDC與3.6VDC） 現場顯示數字濾波型（24VDC） ● 防爆等級 本安防爆型ExiaⅡCT4 隔爆型ExdⅡCT6 ● 防護等級 IP54、IP65 ● 表體材質 1Cr18Ni9Ti（其它材質協議供貨） 四、型號及功能選擇 [b]LUGB……………滿管式渦街流量傳感器 A-LUGB型滿管式渦街表體連接形式[/b] 1 法蘭連接式（溫壓補償式渦街必選型） 2 法蘭卡裝式（首選型） B-可測介質 1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街） 2 測量液體 3 測量氣體 4 測量飽和蒸汽、過熱蒸汽 C-渦街口徑 D-輸出信號 0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS） 1 兩線制4-20mA輸出（ 溫壓補償型為三線制） 2 無信號輸出現場顯示 E-可測最高介質溫度 0 -40℃…+150℃ 1 -40℃…+280℃（LUCB型插入式渦街250℃） 2 -40℃…+350℃（LUCB型插入式渦街不可選） 3 -40℃…+420℃（只限傳感頭不斷流拆卸型） F-防爆等級 0 無防爆認證，防護等級為IP54、IP65 1 本安防爆型，防爆等級為ExiaⅡCT4 2 隔爆防爆型，防爆等級為ExdⅡCT6 G-渦街放大器顯示形式 0 無現場顯示型 1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等） H-儀表精度等級 0 1.0級（LUGB型首選，LUCB型需協議供貨） 1 0.5級（只限LUGB型渦街） 2 0.2級（只限LUGB型渦街，需協議供貨） 3 2.5級（LUCB型插入型渦街首選型） 4 1.5級（LUCB型插入式渦街需協議供貨） 5 低流速型渦街（表體內直接縮徑，精度≥1.5級） I-放大器安裝形式 0 表體與放大器不分離型 1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選） 2 潛水型渦街 J-渦街放大器工作電源 0 12VDC供電 1 24VDC供電 2 3.6V（或3V）鋰電池供電（只限帶液晶顯示無信號輸出型渦街） 3 3.6V（或3V）鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街） 注：3V鋰電池只適用于溫壓補償一體化型渦街 K-渦街檢測功能及放大器顯示形式 0 無補償式 （無溫度、壓力補償功能） 1 現場顯示氣體溫度、壓力補償一體化智能式（LUGB型法蘭連接式氣體表體專用?？娠@示標況瞬時流量、標況累積流量、溫度、壓力或頻率、時間等?？赏瑫r選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V,脈沖占空比50%） 2 現場顯示過熱蒸汽溫度、壓力補償一體化智能式（LUGB型法蘭連接式過熱蒸汽、飽和蒸汽表體專用。可進行密度補償計算。可顯示瞬時質量流量、累積質量流量、溫度、壓力或工況體積量、頻率等?？赏瑫r選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%） 3 現場顯示溫度補償智能式（LUGB型飽和蒸汽表體專用，可進行密度補償計算?？娠@示瞬時質量流量、累積質量流量或溫度、壓力等?？蛇x擇補償前三線制電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%） L-LUGB型滿管式渦街傳感頭安裝形式 0 傳感頭斷流拆裝式 1 傳感頭不斷流拆裝式（≥350℃渦街必選型） M-通訊方式 0 無通訊 1 R485通訊（只限智能式放大器） 2 R232通訊（只限智能式放大器） N-HART協議 0 無HART協議 1 帶HART協議（需協議供貨） Q-濾波方式 0 普通方式 1 智能數字濾波方式（需協議供貨）
