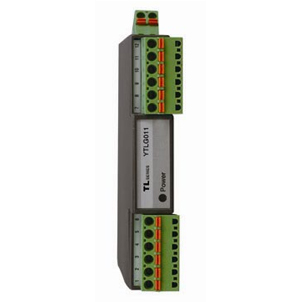

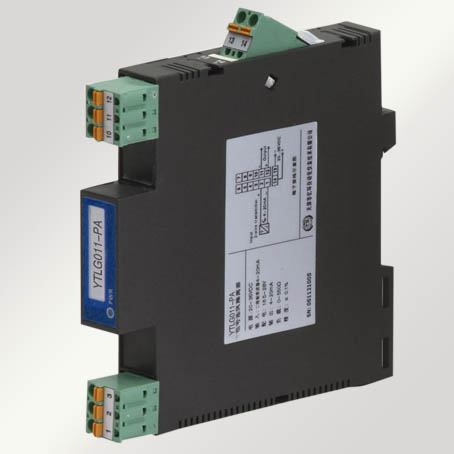

1、概述 YTLG系列信號隔離器是本公司在成功開發YTLA系列隔離式安全柵基礎上，開發的適合于非防爆領域應用，連接于工業現場儀表與控制室之間并給予現場儀表配電、信號隔離、信號轉換、信號分配、信號處理等功能的關聯設備。旨在提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。 2、特點 ● 供電電源—輸出回路—輸出回路之間電磁隔離。 ● 全模塊化設計，小體積，低功耗。 ● 上電穩定時間3-5秒。 ● 薄型卡裝式結構，耐燃性材質機殼，厚度僅為16mm，可密集安裝，組合、拆卸十分方便。 ● 拔插式接線端子，獨立的電源接線端，可帶電拔插，安裝、接線、維護簡便易行。 3、技術參數 ● 工作電源 獨立的電源接線端子連接，工作電源：20-30VDC（無源或部分回路供電的信號隔離式安全柵，無需外加輔助電源） ● 隔離強度 輸入回路/輸出回路/供電電源/儀表外殼（以及接線端子）之間1500V-2500VAC/1分鐘 50Hz ● 接線端子 拔插式接線端子 端子標號： 輸入接線端1、2、3、4、5、6；輸出接線端7、8、9、10、11、12；供電電源接線端13-、14+；適合截面積不超過2.5mm2的多束或單股電纜。 ● 安裝方式 35mm標準導軌卡式安裝；建議采用垂直安裝形式（見垂直安裝圖示）。 ● 環境溫度濕度限制 工作運行溫度：0～+60℃；運輸儲藏溫度：-20～+80℃；相對濕度：5～95%RH ● 外形尺寸 寬（厚）×高×深=16×116×110（mm）（見外形尺寸圖） ● 整機重量 約110g～120g
