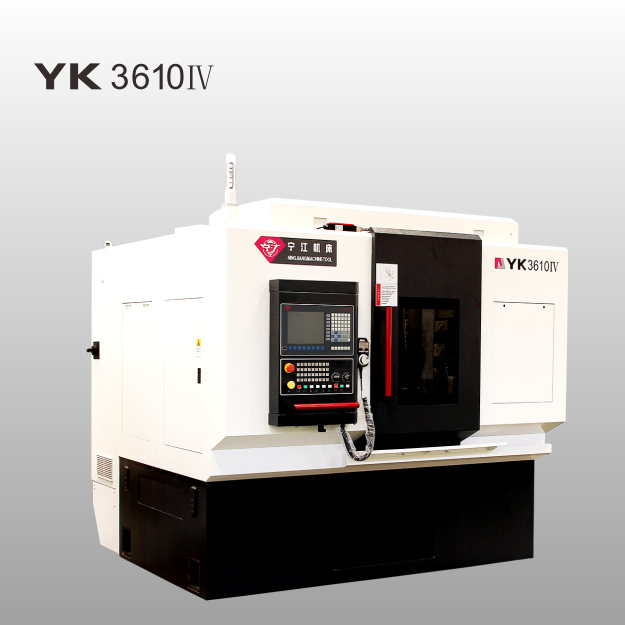

寧江滾齒機YK3610

產品型號YK3610

廠商性質 生產商

公司名稱東莞市施尼德齒輪科技有限公司

地址廣東省東莞市長安橫增路富源商務中心

收藏產品

聯系人：李經理 0769-85356635

聯系我時，請說明是在傳動網上看到的，謝謝！

企業信息

東莞市施尼德齒輪科技有限公司

普通會員第2年

公司類型：生產商

主運營：滾齒機，插齒機，齒輪加工

所在地區：東莞市

注冊時間：2024-04-07

產品分類

產品新聞

技術文章

產品介紹

寧江滾齒機YK 3610機床為七軸控制、四軸聯動，臥式布局。

B、C軸采用內裝電主軸直驅結構，展成運動全閉環控制，保證高精度加工。

X、Z直線軸采用滾柱導軌，導軌副使用壽命長；采用伺服電機直聯，運動精度高。

Y軸采用伺服電機直聯，實現精密竄刀，確保滾刀磨損均勻，延長 刀具壽命。

W軸采用伺服電機直聯，實現工件軸尾架的快速、精確定位，可加工超長軸齒。

滾刀刀桿采用標準BT結構，彈簧拉緊、液壓松刀、刀桿更換方便快捷。
主要功能：加工小模數直齒輪，斜齒輪。

技術參數：

最大加工直徑100mm，最大加工模數2.5mm，拖板最大行程150mm，加工齒數范圍20-100，最大滾刀直徑63mm，工件軸電機最高轉速495r/min,滾刀軸電機最高轉速4000r/min

型號		YK3610	YK3608	G150	G1200
最大模數	mn	3	2	3	4
最大外徑	mm	100	100	150	200
加工齒數	z	3-999	3 ?300	3 ?999	3 ?999
刀架回轉角度	0	±45	±40	±45	±45
滾刀最高轉速	rpm	4,000	2,000	2,000	2,000
占地面積	mm	2200x2300x2240	1950x1280x1920	2160x3255x2260	2700x3745x3100
