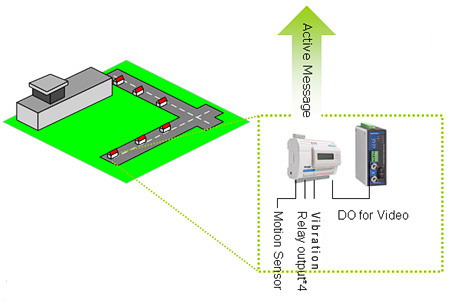

當今世界恐怖事件頻發，機場紛紛將大量精力投入到安全系統中。飛機跑道一般都有幾公里長，有效監控龐大的機場不是件容易的事情。通常，機場會用隔離柵欄圍起跑道，防止外部侵?jǐn)_。 系統需求 某個機場已經圍起了周長約3公里的隔離柵欄。但是近期發生的幾次侵?jǐn)_事件說明機場跑道需要更好的安全保護措施。這項計劃是需要建立一個環隔離柵的警告系統。具體做法是沿著柵欄每隔100米安裝一個振動感應控制盒。控制盒一旦感應到振動會發出一個現場警告并且通知控制室。同時每個點都會安裝一套視頻監控裝置，這樣網絡帶寬變得緊張。 對I/O控制器的需求 I/O 控制器應該能實現簡單的本地控制 I/O 控制器只需簡單的編程 I/O 控制器應該能發送帶時間戳的告警消息 以太網帶寬被充分有效利用 項目采用 ioLogik E2210 帶12個數字輸入，8個數字輸出的主動式以太網I/O 服務器 VPort 351 　支持MPEG4/MJPEG 的1路工業視頻服務編譯碼器 系統框圖 系統描述 帶寬和實時性是這個安全系統的主要考慮因素。飛機跑道每隔100米設一個控制盒，共有30個平均分布在跑道四周。每個控制盒里都安裝了一臺 ioLogik E2210 I/O 服務器和一臺 VPort 351 視頻服務器。 視頻信號傳輸占用了大量的網絡帶寬。如果采用輪詢的方式，很難在受限的帶寬下用I/O服務器實現實時的信息傳輸?？蛻暨x用 ioLogik E2210，因?yàn)樗梢宰詣?dòng)報告I/O點的狀態而無需輪詢。 ioLogik E2210內置的實時時鐘可以為每條告警信息提供精準的時間戳。 此外，用ioLogik E2210的Click&Go功能可以很容易地配置本地控制邏輯。通過簡單設置和連接，控制盒感測到振動時就可以觸發本地報警器并且向控制室發送消息。通過一個數字輸出點的連接， ioLogik 還能觸發視頻服務器轉動方向并錄制視頻影像。 選擇MOXA 告警消息時間戳 帶寬占用率低 使用Click&Go 功能實現本地控制 結論 Moxa 為工業應用提供創造性的解決方案。傳統方式中，需要開發軟件輪詢各I/O設備狀態，但這種不斷輪詢的機制顯然不適合帶寬受到限制的場合。使用MOXA主動式以太網I/O, 她可以主動上報I/O狀態，將帶給您全新的遠程I/O服務器概念。 這種新的使用架構不僅可以降低網絡帶寬使用率，PC的CPU負擔而且能發送實時的狀態消息。
