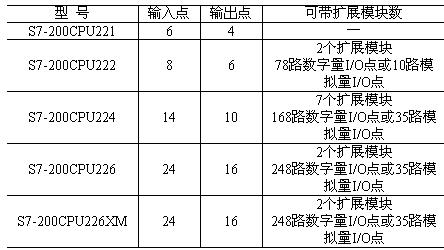

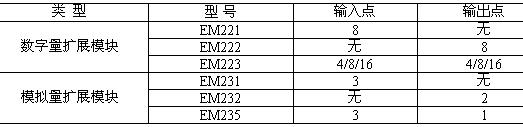

S7-200系列PLC可提供4種不同的基本單元和6種型號的擴展單元。其系統構成包括基本單元、擴展單元、編程器、存儲卡、寫入器、文本顯示器等。 基本單元 S7-200系列PLC中可提供4種不同的基本型號的8種CPU供選擇使用，其輸入輸出點數的分配見表1： 擴展單元 S7-200系列PLC主要有6種擴展單元，它本身沒有CPU，只能與基本單元相連接使用，用于擴展I/O點數，S7-200系列PLC擴展單元型號及輸入輸出點數的分配如表4-12所示。 編程器 PLC在正式運行時，不需要編程器。編程器主要用來進行用戶程序的編制、存儲和管理等，并將用戶程序送入PLC中，在調試過程中，進行監控和故障檢測。S7-200系列PLC可采用多種編程器，一般可分為簡易型和智能型。 簡易型編程器是袖珍型的，簡單實用，價格低廉，是一種很好的現場編程及監測工具，但顯示功能較差，只能用指令表方式輸入，使用不夠方便。智能型編程器采用計算機進行編程操作，將專用的編程軟件裝入計算機內，可直接采用梯形圖語言編程，實現在線監測，非常直觀，且功能強大，S7-200系列PLC的專用編程軟件為STEP7-Micro/WIN。 程序存儲卡 為了保證程序及重要參數的安全，一般小型PLC設有外接EEPROM卡盒接口，通過該接口可以將卡盒的內容寫入PLC，也可將PLC內的程序及重要參數傳到外接EEPROM卡盒內作為備份。程序存儲卡EEPROM有6ES 7291-8GC00-0XA0和6ES 7291-8GD00-0XA0兩種，程序容量分別為8K和16K程序步。 [b]寫入器 [/b] 寫入器的功能是實現PLC和EPROM之間的程序傳送，是將PLC中RAM區的程序通過寫入器固化到程序存儲卡中，或?qū)LC中程序存儲卡中的程序通過寫入器傳送到RAM區。 文本顯示器 文本顯示器TD200不僅是一個用于顯示系統信息的顯示設備，還可以作為控制單元對某個量的數值進行修改，或直接設置輸入/輸出量。文本信息的顯示用選擇/確認的方法，最多可顯示80條信息，每條信息最多4個變量的狀態。過程參數可在顯示器上顯示，并可以隨時修改。TD200面板上的8個可編程序的功能鍵，每個都分配了一個存儲器位，這些功能鍵在啟動和測試系統時，可以進行參數設置和診斷。（來源：plc之家）
