運算指令、浮點數觸點比較指令、ZPLC調用ZBasic指令、注釋指令//、其它指令等。

　　以下為圖文詳解：

　　首先，在電腦里新建一個文件夾用來保存即將要建立的工程。打開ZDevelop編程軟件，當前說明例程的ZDevelop軟件版本為V3.00.02，最新軟件版本請

　    點擊下載：《ZDevelop軟件最新版本》

　　視頻教程：《視頻教程：如何進行運動控制器ZPLC程序開發?》

　　1.新建項目

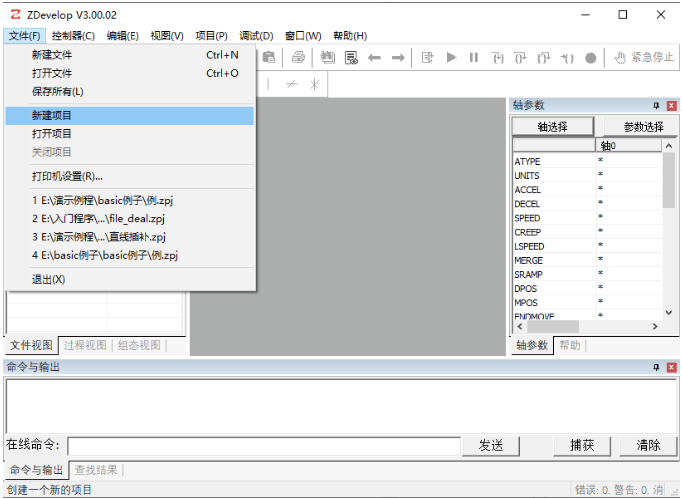

　　菜單欄“文件”→“新建項目”。

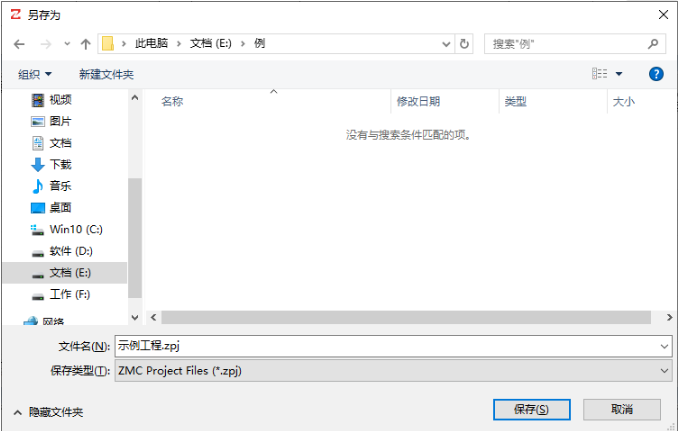

　　點擊“新建項目”后彈出“另存為”界面，選擇一個文件夾打開，輸入文件名后保存項目，后綴為“.zpj”。

　　2.新建文件

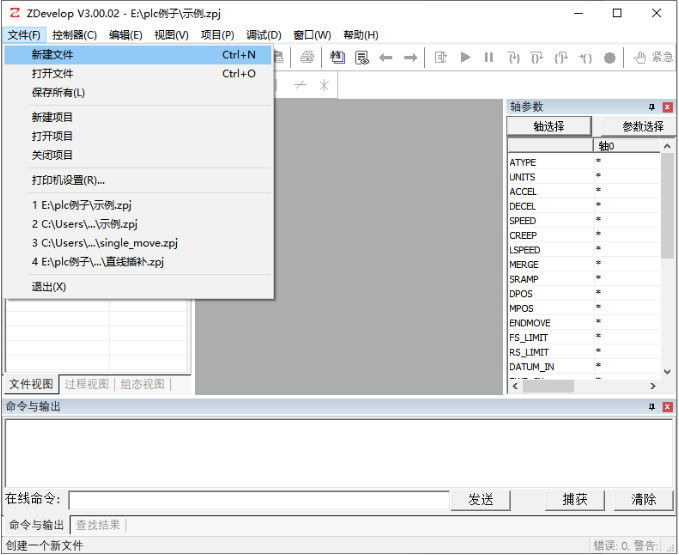

　　菜單欄“文件”→“新建文件”。

　　點擊“新建文件”后，出現下圖彈窗，選擇新建的文件類型為PLC后確認。支持Basic/Plc/Hmi混合編程。

　　3.設置文件自動運行

　　雙擊文件右邊自動運行的位置，輸入任務號“0”。

　　4.編輯程序

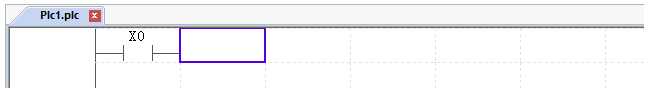

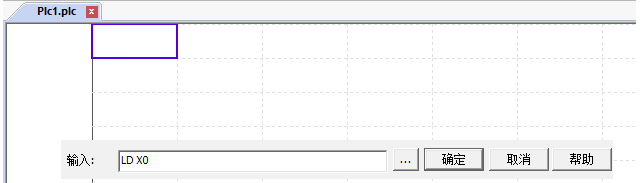

　　選中窗格，直接輸入指令、操作數、操作數編號后確認。

　　指令格式正確成功輸入梯形圖，光標自動后移一格，若指令格式錯誤會彈窗提示。

　　或在梯形圖工具欄里直接點擊符號，彈出如下“PLC指令輸入窗口”，輸入指令、操作數、操作數編號后確認。

　　指令輸入可選擇直接輸入、在下拉列表選擇、或在左側常用指令列表選擇。

　　程序編寫完成，點擊保存文件按鈕，新建的PLC文件會自動保存到項目zpj所在的文件下。

　　5.連接到控制器或仿真器

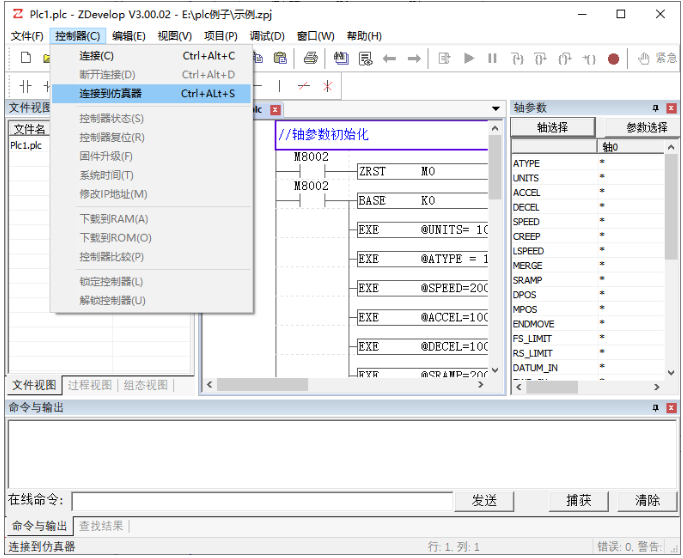

　　在程序輸入窗口編輯好程序，點擊“控制器”→“連接”，沒有控制器可選擇連接到仿真器仿真運行，點擊“連接”→“連接到仿真器”，本例程選擇連接到仿真器運行，連接成功命令與輸出窗口打印信息：Connected to Controller:ZMC4xx-Simu Version:4.80-20180104.。

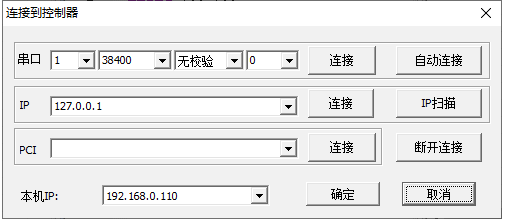

　　選擇串口或網口連接到控制器，選擇匹配的串口參數或網口IP地址后，點擊連接即可。

　　6.下載程序

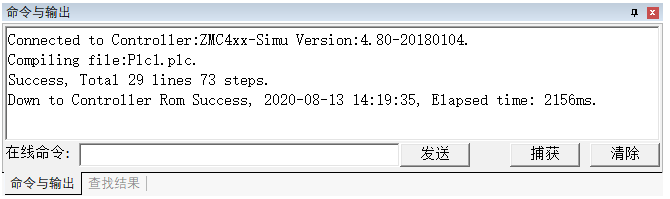

　　點擊菜單欄按鈕“↓ram”(下載到RAM)或按鈕“↓rom”(下載到ROM)，下載成功命令和輸出窗口會有提示，同時程序下載到控制器并自動運行。

　　RAM下載掉電后程序不保存，ROM下載掉電后程序保存。下載到ROM的程序下次連接上控制器之后程序會自動按照任務號運行。

　　7.啟動調試

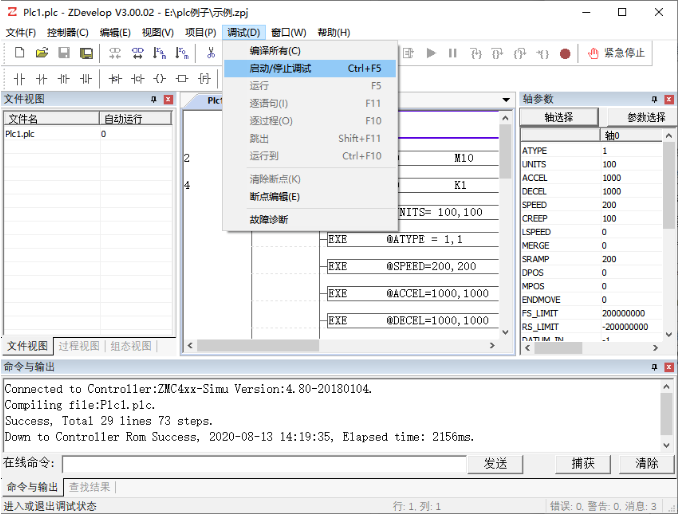

　　點擊菜單欄“調試”→“啟動/停止調試”，調用任務與監視窗口。

　　任務窗口用于查看多任務的運行狀態以及任務行號，監視窗口用于監控軸參數、自定義變量、輸入輸出狀態等信息。

　　8.示波器采樣

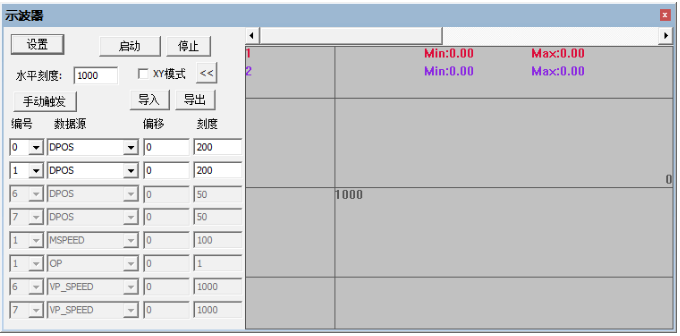

　　在菜單欄“視圖”→“示波器”打開示波器窗口，如下圖：

　　打開“設置”選擇要采集的通道數、深度、間隔等參數后確認，這里選擇采樣五個通道：

　　曲線0軸0位置

　　曲線1軸1位置

　　曲線2軸0的插補合成速度

　　曲線3軸0的分矢量速度

　　曲線4軸1的分矢量速度

　　設置完成后，點擊“啟動”按鈕。

　　閉合X0上升沿觸點，傳遞軸0軸1的運動距離參數到數據寄存器中存儲。

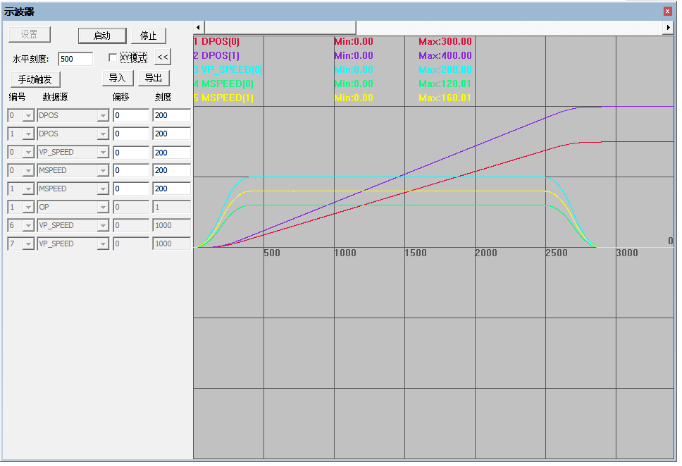

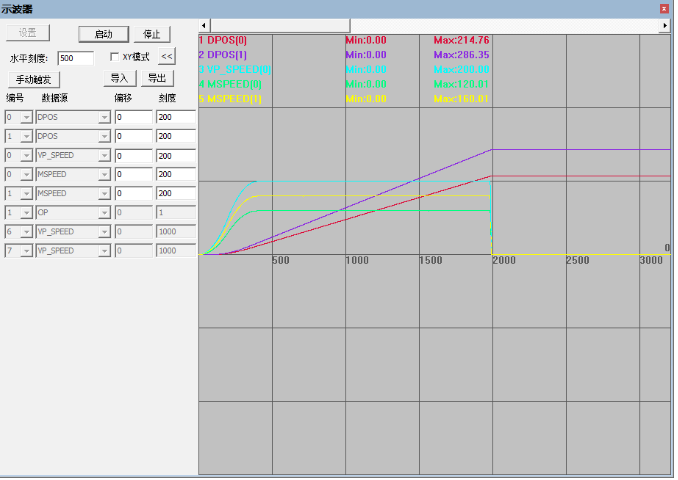

　　閉合X1觸點，產生一個上升沿脈沖，M0導通并自鎖，同時觸發示波器采樣指令和MOVE直線插補運動指令執行，得出波形如下圖，X2觸點用于快速停止軸運動。

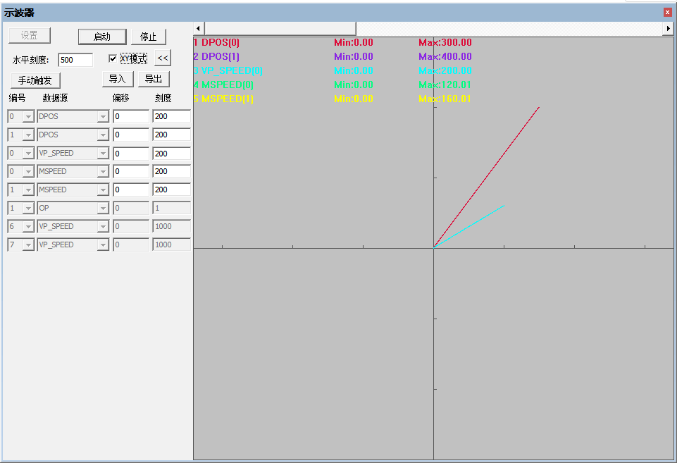

　　XY模式下的軌跡如下：

　　在軸正在運行時按下X2按鈕，得出波形如下圖，插補運動按FASTDEC設置的參數快速停止軸。

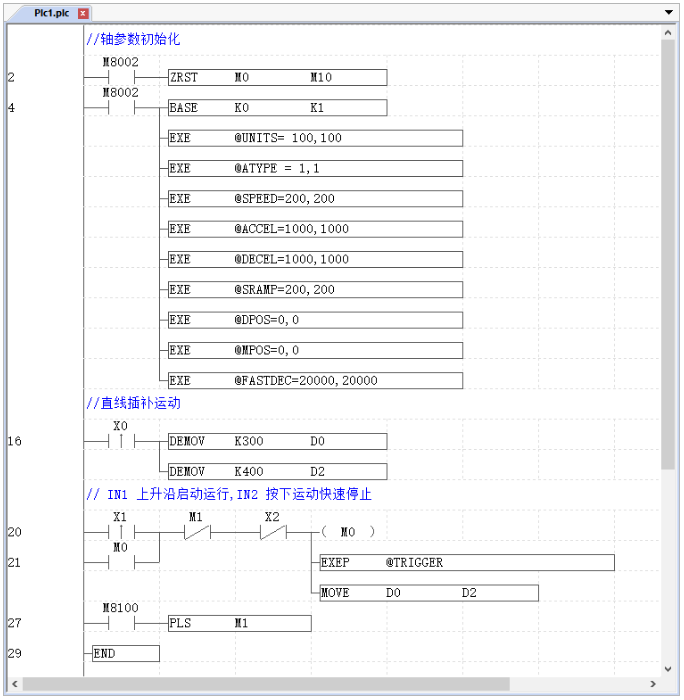

　　9.PLC梯形圖演示程序

　　對應語句表程序：

　　//軸參數初始化

　　LD M8002

　　ZRST M0 M10

　　LD M8002

　　BASE k0 k1

　　EXE @UNITS= 100,100

　　EXE @ATYPE = 1,1

　　EXE @SPEED=200,200

　　EXE @ACCEL=1000,1000

　　EXE @DECEL=1000,1000

　　EXE @SRAMP=200,200

　　EXE @DPOS=0,0

　　EXE @MPOS=0,0

　　EXE @FASTDEC=20000,20000

　　//直線插補運動

　　LDP X0

　　DEMOV K300 D0

　　DEMOV K400      D2

　　// IN1上升沿啟動運行,IN2按下運動快速停止

　　LDP X1

　　OR M0

　　ANI                     M1

　　ANI                     X2

　　OUT M0

　　EXEP         @TRIGGER

　　MOVE  D0  D2

　　LD   M8100

　　PLS   M1

　　END

　　今天，正運動技術的運動控制器ZPLC程序開發就分享到這里。更多精彩內容，請關注我們的公眾號。

　　本文由正運動小助手原創，歡迎大家轉載，共同學習，一起提高中國智能制造水平。文章版權歸正運動技術所有，如有轉載請注明文章來源。
