今天我們與大家分享一下運動控制器ZBasic程序開發。

　　正運動技術的ZBasic編程，具有簡單易懂、邏輯結構清晰的特點，能滿足多種編程要求，目前應用十分廣泛。它能提供所有標準程序語法：變量、數組、條件判斷，循環以及數學運算。此外，擴展的指令以及函數提供廣泛的運動控制功能。

　　運動控制器ZBasic程序開發

　　首先，需要在電腦里新建一個文件夾用來保存即將要建立的工程。打開ZDevelop編程軟件，當前說明例程的ZDevelop軟件版本為V3.00.02，最新軟件版本請

        點擊下載：《ZDevelop軟件最新版本》

        視頻教程：《視頻教程：如何進行運動控制器ZBasic程序開發?》

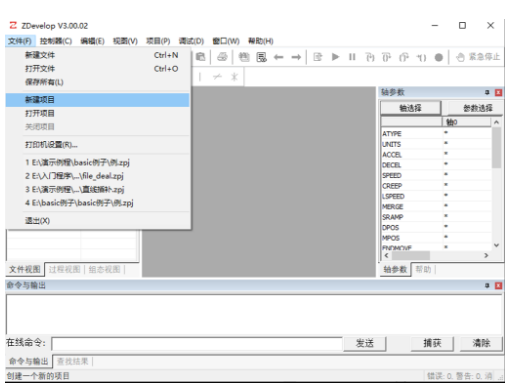

　　菜單欄“文件”-“新建項目”。

　　

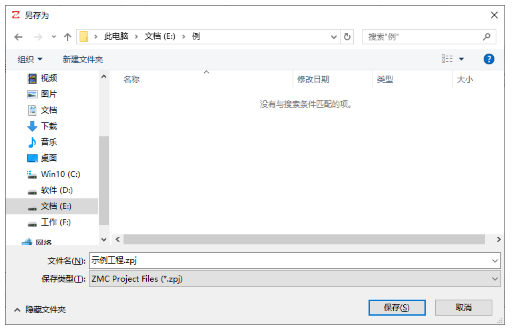

       點擊“新建項目”后彈出“另存為”界面，選擇一個文件夾打開，輸入文件名后保存項目，后綴為“.zpj”。

　　2、新建文件

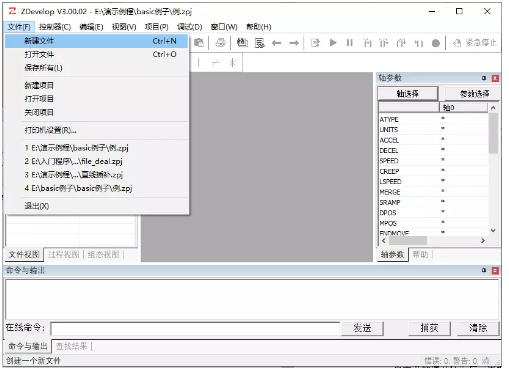

　　菜單欄“文件”-“新建文件”。

      點擊“新建文件”后，出現下圖彈窗，選擇新建的文件類型為basic后確認。支持Basic/Plc/Hmi混合編程。

　　3、設置文件自動運行

　　雙擊文件右邊自動運行的位置，輸入任務號“0”。

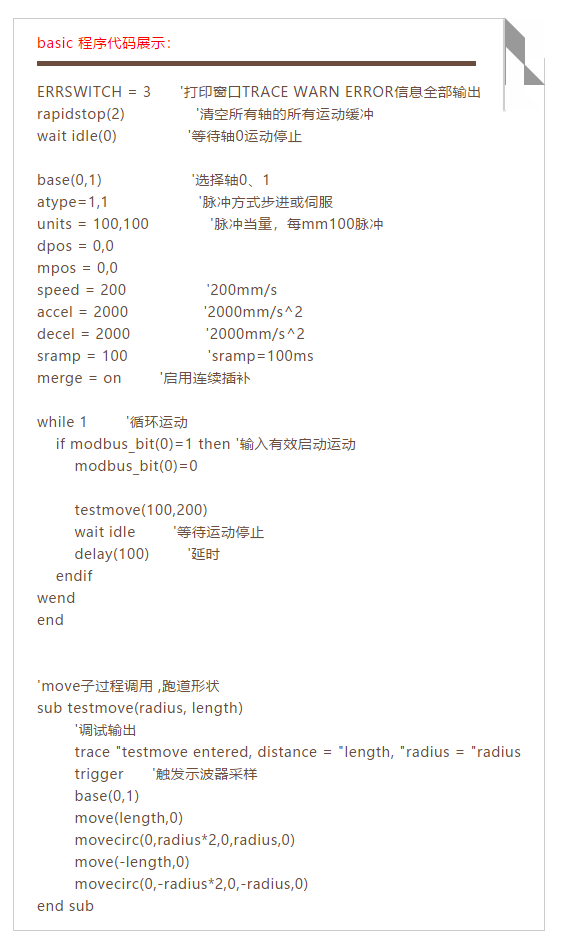

　　4、編輯程序

　　程序編寫完成，點擊保存文件

　　新建的basic文件會自動保存到項目zpj所在的文件下。

　　5、連接到控制器

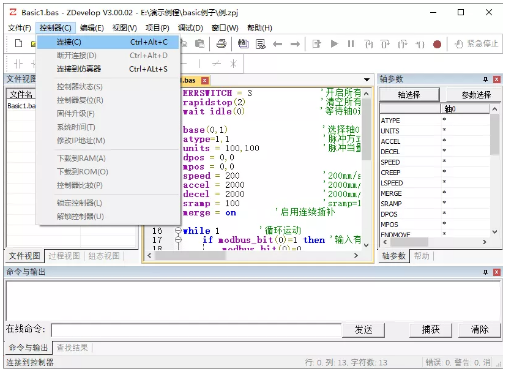

　　在程序輸入窗口編輯好程序，點擊“控制器”-“連接”，沒有控制器是可選擇連接到仿真器仿真運行，點擊“連接”-“連接到仿真器”。

　　點擊“連接”彈出“連接到控制器”窗口，可選擇串口連接或網口連接，選擇匹配的串口參數或網口IP地址后，點擊連接即可。連接成功命令與輸出窗口打印信息：Connected to Controller:ZMC432 Version:4.64-20170623。

　　6、下載程序

　　點擊菜單欄按鈕“RAM”——“下載到RAM”，或按鈕“ROM”——“下載到ROM”，下載成功命令和輸出窗口會有提示，同時程序下載到控制器并自動運行。

　　成功下載到RAM：

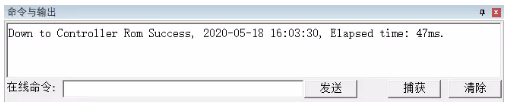

　　成功下載到ROM：

　　RAM下載掉電后程序不保存，ROM下載掉電后程序保存。下載到ROM的程序下次連接上控制器之后程序會自動按照任務號運行。

　　7、啟動調試

　　點擊菜單欄“調試”-“啟動/停止調試”調用任務與監視窗口。

　　任務窗口用于查看多任務的運行狀態以及任務行號，監視窗口用于監控軸參數、自定義變量、輸入輸出狀態等信息。

　　8、示波器采樣

　　在菜單欄“視圖”-“示波器”打開示波器窗口，如下圖:

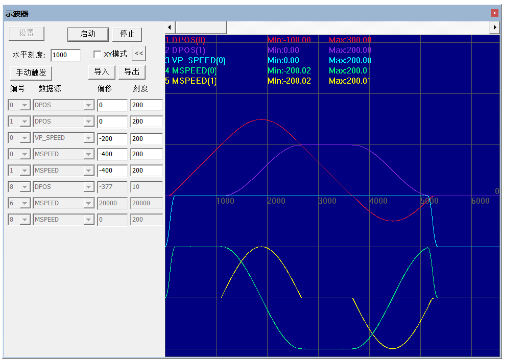

　　打開“設置”選擇要采集的通道數、深度、間隔等參數后確認，這里選擇采樣五個通道，分別為軸0軸1的DPOS、插補運動的主軸速度VP_SPEED、軸0軸1的分速度MSPEED，設置完成點擊“啟動”按鈕。 在線命令欄輸入SUB運動程序執行條件“modbus_bit(0)=1”觸發示波器采樣，執行運動程序后，采樣出如下波形數據。 X

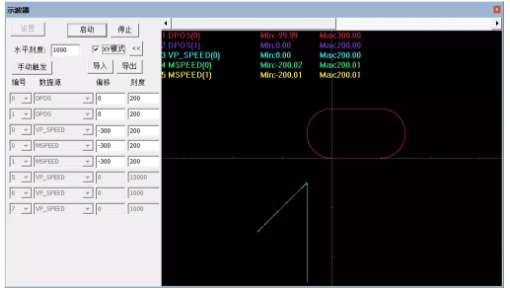

　　Y模式下的軌跡如下:

　　
       今天正運動技術的運動控制器ZBasic程序開發就分享到這里。更多精彩內容，請關注我們的公眾號。
