1引言

我國每年風機的電能消耗占總消耗的10％以上，因此對風機的節能研究具有十分重要的實際意義。隨著生產的發展，鍋爐日益廣泛的用于工業生產的各個領域，成為發展國民經濟的重要熱工設備之一。所以提高鍋爐的熱效率，有這極為重要的實際意義。鍋爐風機變頻控制采用單回路控制系統，即滿足了控制要求又保證了較高的風機工作效率。測量蒸汽出口溫度與設定值構成一個差值pid工業控制系統，通過變頻調節鼓風機速度來改變送風量，進而改變爐膛溫度即調整蒸汽溫度。測量爐膛負壓與其爐膛負壓設定值構成一個差值pid控制系統，來調節引風機改變引風量，使爐膛維持在微負壓狀態。

2工藝原理分析

對于煤粉爐來說，對它的送風分為：一次風、二次風和三次風。一次風的作用主要是輸送煤粉通過燃燒器送入爐膛，并能供給煤粉中的揮發分著火燃燒所需的氧氣，采用熱風送粉的一次風，同時還具有對煤粉預熱的作用。二次風的作用是供給燃料完全燃燒所需的氧量，并能使空氣和燃料充分混合，通過二次風的擾動，使燃燒迅速、強烈、完全。三次風是制粉系統排出的干燥風，俗稱乏氣，它作為輸送煤粉的介質，送粉時叫一次風，只有在以單獨噴口送入爐膛時叫三次風。三次風含有少量的細煤粉，風速高，對煤粉燃燒過程又強烈的混合作用，并補充燃盡階段所需的氧氣，由于其風溫低、含水蒸汽多，有降低爐溫的影響。

鍋爐總風量的控制是通過調節送風機進口的導向擋板實現的。組織鍋爐燃燒，就是要使一、二次風的風壓、風量配合好。一次風量的調節應滿足其所攜帶進入爐膛的煤粉揮發分著火所需的氧量，并保持一定的風速，不使煤粉管堵塞和噴出的射流具有一定的剛性。一次風量的過大和過小，風速的過高和過低，都應避免。二次風的調節除應保證焦炭的燃燒所需氧量外，必須保持一定的風速并掌握好與一次風混入的時間，應具有較強的攪拌混合作用和穿透焦炭“灰衣”的動能，這就需要根據具體情況，調節各層二次風的風量，以實現燃燒穩定和煙氣中過量氧量適當?shù)哪康摹?/p>

運行中爐膛內壓力變正時，爐膛高溫煙氣和火苗從一些孔門和不嚴密處外噴，不僅影響環境衛生，危機人身安全，還可能造成爐膛和燃料器結焦，燃燒器、剛性梁和爐墻等過熱而變形損壞，還會造成燃燒不穩定及燃燒不安全，降低熱效率。所以應保持爐膛負壓運行，但負壓過大時，將增加爐膛和煙道的漏風，不但降低爐膛溫度，造成燃燒不穩，而且使煙氣量增加，加劇尾部受熱面磨損和增加風機電耗，降低鍋爐效率。因此，爐膛負壓值一般維持在30-50pa為宜。鍋爐運行時，爐膛負壓表上的指針經常在控制值左右輕微晃動，有時甚至出現大幅度的劇烈晃動，可見爐膛負壓總是波動的。

3plc和變頻器在鍋爐風機變頻中的應用

3.1控制工藝

通常，在選擇鍋爐配套風機時，要考慮短期的超負荷能力，并加以適當裕量來確定機型。而在選定鍋爐時，又要根據工藝最大負荷和適當裕量來確定鍋爐容量。鑒于上述兩個環節的選定又受到產品規格分檔的限制，因此最后的風機容量往往偏大，加之對鍋爐鼓、引風機的調節，是靠調節閘板完成的，所以當風量變化時，就風機系統而言。這實際上是通過人為增加阻力的方式，并以浪費電能和金錢為代價來滿足工藝和工況對氣體、液體流量調節的要求。這種落后的調節方式，不僅浪費了寶貴的能源，而且調節精度差，要想改變這種情況，最好是采用變頻調速技術。

3.2控制方式

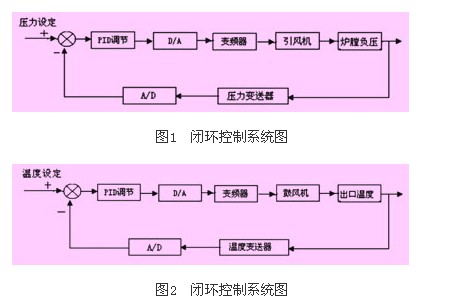

原引風機運行方式是降壓啟動、工頻運行，其風量大小采用調節風門的方法來調節風量。這種控制方式的缺點是電能浪費大，調節實時性差，噪聲大，工人的勞動強度大。故對其進行變頻改造，引風機閉環控制原理如框圖1所示，采用微差變送器、變頻器、控制器、引風機組成的壓力閉環回路自動控制引風機的轉速，使爐膛保持一穩定的微負壓，這樣既提高了控制精度，又節約了能源，使引風機控制具有一定的合理性。

鼓風機變頻改造閉環控制原理框圖如圖2所示，采用溫度變送器、變頻器、控制器、鼓風機組成的溫度閉環回路自動控制鼓風機的轉速，使鍋爐蒸汽出口的溫度保持一穩定值，同樣也既提高了控制精度，又節約了能源（電能和燃料），使鼓風機控制具有一定的合理性。

3.3控制算法與plc

項目選用西門子s7-200系列plc組成自動化平臺。西門子s7-200系列plc能夠進行pid控制，其cpu最多可支持8個pid控制回路。

pid控制功能是通過pid指令功能塊實現的。在s7-200中，pid回路指令運用回路表中的輸入信息和組態信息，進行pid運算，交換數據，編程極其簡便，該指令影響特殊存儲器標志位sm1.1（溢出）。只有在邏輯堆棧棧頂值為1時，才能進行pid運算。本指令有兩個操作數：tbl和loop，其中tbl是回路表的起始地址。限用vb區，數據類型是byte型；loop是回路號可以是0到7的整數，因此在程序中最多可以用8條pid指令。如果有兩個或兩個以上的pid指令用了同一個回路號，即使這些指令的回路表不同，那么這些pid運算之間也會產生不可預料的結果。所以在直接使用pid指令功能塊之前，必須把增益、采樣時間、積分時間、微分時間等等這些實數全部轉換成0.0～1.0之間的實數，以便pid指令功能塊接受，也就是說把外界實際物理量轉換成pid指令可以接收的數據，即輸入/輸出的轉換與標準化處理。

4結束語

本文對對鍋爐風機的變頻控制系統進行了比較全面的敘述，作為鍋爐風機控制裝置，其主要任務是保證鍋爐風機的安全、穩定、經濟運行，減輕操作人員的勞動強度。對于鍋爐風機的變頻采用plc控制，能夠完成對鍋爐風機變頻進行過程的自動檢測、自動控制等多項功能。
