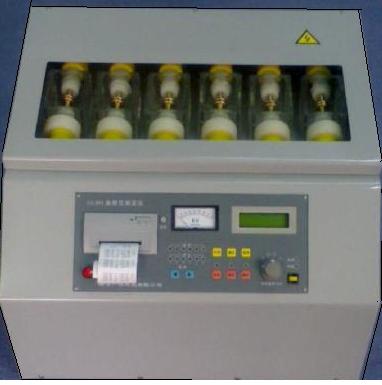

液體增塑劑體積電阻率測定儀是蘇博電氣根據GB1672-88 標準制造的，是化工，塑料、電纜、油漆等行業測定液體體積電阻系數不可缺少的專用儀器
GB1672-1988標準說明
1、主題內容與適用范圍
    本標準規定了液體增塑劑的體積電阻率的測定方法。
    本標準適用于測定液體增塑劑的體積電阻率。其他液體助劑也可參照本測定方法。
2、體積電阻率的定義
    是在試樣體積電流方向的直流電場強度與該處電流密度之比，以Ω.m表示。
3、試樣
   3.1 液體增塑劑試樣每次用50ml左右。
   3.2 試樣應無氣泡及雜質缺陷。
   3.3 試樣應在溫度23±2℃、相對濕度60-70%的條件下放置2h以上。
    4、測試儀器及電極
4.1 液體增塑劑體積電阻率測定儀
體積電阻率測試時應滿足下列要求：
   a.液體增塑劑體積電阻率測試儀測量范圍應包括1*106-1*1017Ω。
   b.阻值大于1012Ω時，測量誤差小于±20%；阻值等于或小于1012Ω時，測量誤差應小于±10%。
   c.零點飄移每小時不大于全標尺的4%。
   d.輸入接線的絕緣電阻應大于儀器輸入電阻的100倍。
   e.測試電路應有良好的屏蔽。
   f.儀器應定期進行校驗。
   4.2 電極
    電極應由是黃銅。高壓電極內徑146mm，測量電極外徑120mm，護環寬度8mm，測量電極與高壓電極的間隙為2mm，電極工作面粗糙度為1.6以下。電級的開關和尺寸如圖1所示。

5、測定步驟
   5.1 將經過處理后的試樣倒入高壓電極內，使液面剛好和測量表面全部接觸。
   5.2 測試須在溫度23±2℃及相對濕度60-70%環境中進行。
   5.3 試驗時，對試樣所加的電壓為100-500V的直流電壓。
   5.4 將電極接入儀器測量端，調整儀器，按儀器說明書進行操作。加上試驗電壓1min，讀取電阻的指示值，同時須對試樣連續測定兩次，取兩次結果算術平均值。每次測定后試樣及地極要放電1分鐘。
6、計算
    體積電阻率ρv(Ω.m)按式(1)(2)計算：
        S＝π/4(D＋g)2   (1)
　　　　　　ρv＝Rv(S/d)　　(2)
式中         Rv——體積電阻，Ω；
             S——平板測量電極的有效面積，m2；
             D——平板測量電極直徑，m；
             g——測量電極與保護電極間隙寬度，m；
             d——試樣厚度，m。
