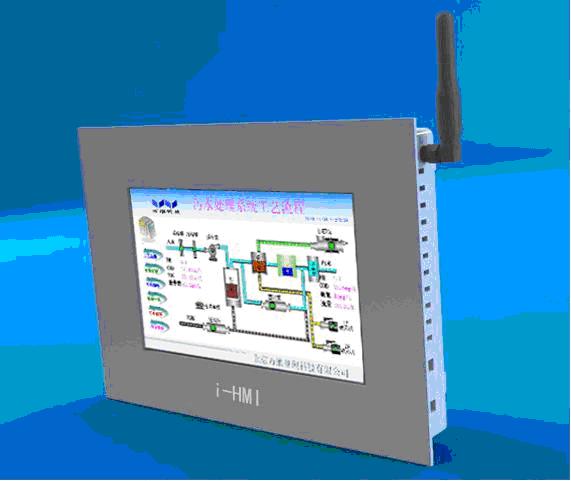

萬維盈創 H8100系列i-HMI智能ARM一體機正式發布
企業信息
普通會員第15年
公司類型： 生產商
主運營：物聯網智能終端 H8100系列i-HMI物聯網智能終端 ...
所在地區：北京市
注冊時間：2011-03-01
概述：
在物聯網應用領域中，傳感技術、采集技術與通訊技術不斷高度集成并應用在各個行業。我公司整合多年環境自動監控與工業測控領域的應用成果，精心打造一款以ARM為核心的高性能嵌入式采集傳輸一體智能（intelligent）人機界面——i-HMI系列物聯網智能終端，順應了這一應用理念。
該系列產品是專門針對工業現場智能儀表接口多樣性及智能設備的聯網需求而設計，集成了AI/DI/DO/RS232/RS485/USB/SD卡/CAN/以太網/GPRS/3G等豐富的數據及通訊接口，采用了4.3/5.8/7/10.4/12.1英寸高亮度TFT液晶顯示屏，預裝WINCE/LINUX嵌入式操作系統，為用戶提供一個集數據采集、現場分析、數據展示、預警診斷、遠程維護等功能為一體的物聯網智能終端。
該系列產品可讓用戶設備人機界面更友好，系統操作更方便。同時具備快速聯網能力，使設備變的更智能，在物聯網時代更具有競爭力。

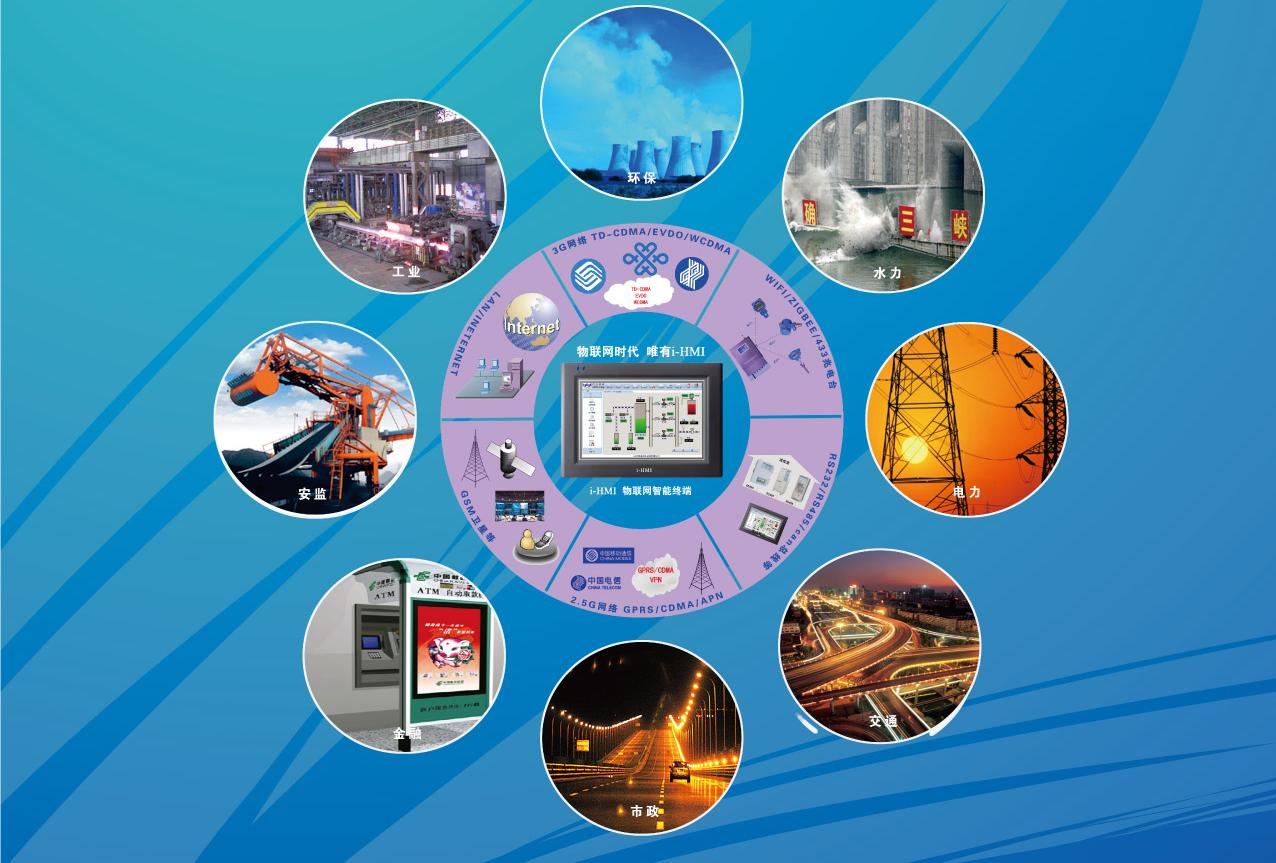

典型應用：
應用領域
智能消防控制器、醫療器械專用控制器
水資源管理終端控制器、環保監測數采儀
其它工業RTU專用領域
機床/工業設備人機界面
技術參數
|
規格型號 |
H8100S70 |
H8100E70 |
H8100P70 |
|
功能描述 |
|||
|
液晶屏 |
7.0"TFT液晶顯示，真彩（LED背光），分辨率（800×480） |
||
|
顯示顏色 |
65535色 |
||
|
背光壽命 |
50,000小時 |
||
|
亮度 |
300d/m2 |
||
|
觸摸屏 |
四線電阻式 |
||
|
供電電源 |
24VDC |
||
|
CPU主板 |
ARM10低功耗，520 MHz |
||
|
內 存 |
64M SDRAM |
||
|
存儲設備 |
256M FLASH |
||
|
產品規格 |
|||
|
結 構 |
鋁鎂合金結構 |
||
|
顏 色 |
工業灰 |
||
|
面板尺寸 |
274mm×193mm |
||
|
機柜開孔 |
261mm×180mm |
||
|
凈 重 |
1.25 kg |
||
|
外部接口 |
|||
|
串 口 |
2×RS232、1×RS485、1×CAN |
||
|
USB |
1主1從 |
||
|
以太網 |
10/100M以太網口 |
||
|
I/O |
3DI、3DO |
8AI\4DI\4DO |
|
|
通訊接口 |
--- |
Wi-Fi |
Wi-Fi、GPRS(3G) |
|
環境條件 |
|||
|
工作溫度 |
-20℃~60℃ |
||
|
工作濕度 |
10%~90% |
||
|
儲存溫度 |
-30℃~75℃ |
||
|
振動頻率 |
10-57Hz 57-150Hz |
||
|
振動加速度 |
0.075mm 9.8 m/s2 |
||
|
振動掃頻速率 |
Oct/min ≤1 |
||
|
認證防護 |
|||
|
認 證 |
CE/FCC |
||
|
防護等級 |
IP65 |
||
|
抗干擾性 |
EMC三級 |
||
|
OS及軟件 |
|||
|
操作系統 |
Linux、WinCE嵌入版 |
||
|
軟 件 |
可二次開發DEMO或嵌入式組態軟件（可選） |
||
|
|
|
||
功能特點
穩定可靠的嵌入式平臺，保證技術領先性：
采用高性能ARM10處理器，32位520MHz RISC CPU，預裝WINCE/LINUX操作系統，滿足工業自控領域當前及未來應用擴展的需要。
豐富的I/O接口，滿足各類現場需求：
AI/DI/DO/RS232/RS485/100M Ethernet/CAN/USB/SD卡方便現場儀器的通訊控制與現場數據導出。
友好界面風格，支持客戶現場組態：
i-HMI配備的HMI Developer Suite與組態相同的軟件開發環境，即學即用。采用的ActiveX Script技術，具備豐富的圖庫、高性能的模擬、強大的圖形界面、與靈活的腳本設計功能，方便客戶現場組態。
海量的數據存儲，確保數據的可追溯性：
內置先進的RTDB實時數據庫，64M SDRAM，512M FLASH，支持1G~8G的外存儲，真正實現現場數據查詢與管理。
TFT真彩LCD電阻式觸摸屏，操作方便：
所見即所得的數據查詢、設備狀態反控、工藝流程查看，簡化了現場設備的操作。
支持多種無線通訊模式，實現多級無線通訊：
支持各種433M數傳電臺、ZIGBEE、WiFi，同時支持GPRS/CDMA/3G/LAN/INTERNET，并且可組建多級無線通訊網絡。
卓越的遠程管理，打造高水準運營維護：
可通過WEB服務器遠程操控物聯網智能終端，對設備進行遠程調試、故障排除、智能儀表的遠程配置與診斷、預測性維護以及日志記錄跟蹤等功能。
高性價比與高度集成一體化：
一臺i-HMI智能終端=1塊嵌入式觸摸組態屏 + 1臺I/O單元 + DTU，一體化的設計避免了顯示屏和I/O單元分開而帶來的兼容差，使系統更穩定可靠。
工業級設計保證卓越的品質：
整機滿足IEC三級標準，電源及I/O接口采用隔離保護、防雷、放浪涌處理，軟硬件看門狗機制，MTBF 5萬小時以上，能滿足復雜環境下的各種工業級應用。
訂貨參考
|
產品名稱 |
規格型號 |
功能描述 |
備注 |
|
標準型 |
H8100S |
支持基本I/O接口 |
4.3/5.8/7.0/10.4/12.1英寸TFT彩色觸摸屏可選 |
|
擴展型 |
H8100E |
支持?jǐn)U展I/O接口 |
|
|
增強型 |
H8100P |
支持433M/WiFi/GPRS/3G無線通訊模塊 |
具體向http://www.wanweitech.com致電索取產品詳細列表
