      一、產品概述

      SH-HVF-N型高壓變頻器是湖北三環發展股份有限公司積極響應用戶需求，自主研發和生產的新一代高壓交流電機調速驅動裝置。裝置采用優化的結構設計方案，布局美觀緊湊，走線合理簡潔，提高了空間利用效率，從整體上大幅壓縮了外形尺寸，便于運輸安裝，為用戶節省了場地空間。針對很多用戶較為惡劣的運行環境，裝置風路設計合理，提高散熱效率，加強重要器件抗污穢能力，提高測量和保護功能，保障裝置可靠穩定運行。對重要器件采取模塊化和標準化設計思路，具有控制精度高、功能全、現場抗干擾能力強等一系列優點，質量可靠，操作簡便，維護工作量小，維護費用低。

      變頻器采用功率單元串聯疊波技術，技術成熟、器件可靠；自主開發的矢量控制技術，精度高，響應快，性能優越；新穎的觸摸屏全中英操作界面，運行參數直觀，可靠性高、性能優越、操作簡便；功率單元模塊化設計，維護方便；輸入電壓范圍寬廣，更適合很多較惡劣的企業電網；輸出電壓無諧波，啟動力矩大，適合啟動力矩高的負載；飛車啟動和瞬時停電重合閘功能，適用于可靠性和連續性要求更高的工況；電源輸入、輸出符合最嚴格的IEEE std 519-1992和GB/T14549-1993標準，無需單獨安裝輸入濾波器，為用戶節省諧波治理費用；系統功率因數高，無需功率因數補償裝置，可有效減少無功輸入，降低輸入容量，減少用戶電網增容費用。

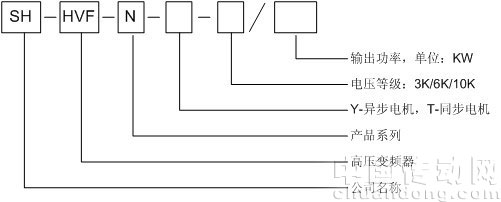

      二、產品型號

      三、產品特點

      電壓源型高-高變頻器，采用多脈沖整流及空間矢量多重化PWM技術，每相由多個單元串聯而成，直接驅動高壓大功率異步電機和同步電機，無需輸出升壓變壓器。輸出電平數非常多，dv/dt很小，輸出波形接近正弦波，無需正弦波濾波器，電機運行平穩。

      具有V/F控制和矢量控制模式，對電機轉矩特性無影響，不會給電機帶來額外損耗，能大大改善起動性能，起動轉矩大，起動電流小，消除因起動對電流造成的損害，消除因起動電流過大對電網的沖擊。

      采用DSP+FPGA控制，可靠性高，速度高達納秒級，杜絕了變頻器死機問題，完善的自我診斷和故障預警機制，上電自檢，運行中實時監測，檢測速度高，分析準確，減少變頻器誤報警，故障的自診斷及保護功能相當完備，多達400多項的診斷信息。

      裝置內置通用PID，不需外接控制設備即可實現閉環運行，隔離RS485接口，采用MODBUS、PROFIBUS通訊規約，標準模擬量輸入和輸出，包括多路4-20mA接口，16路隔離的數字量輸入，16路繼電器無源觸點數字量輸出，容易實現系統功能擴展。

      觸摸屏可以查看記錄、設置參數、現場操作等，全面的故障監測電路、及時的故障報警保護和準確的故障記錄保存，事件記錄和追憶功能，負荷管理功能，提供歷史負荷數據及曲線。

      具有反轉起動和飛車起動功能，無論電機處于正轉還是反轉狀態，變頻器均可實現大力矩直接起動。具有瞬時停電再啟動功能，掉電時不停機，3-20S可設，電網恢復供電后自動跟蹤當前轉速運行。

      多臺電動機并列運行，在變頻器容量允許范圍內，并列的電動機數量不受限制；變頻器具有軟起動功能，可以實現一拖多軟起動。

      高性能價格比，高功率體積比，功率單元模塊化結構，可以互換，維護簡單，功率單元光纖通訊控制，完全電氣隔離?！　?/p>

      四、應用范圍

      火力發電：引風機、送風機、吸塵風機、壓縮機、排污泵、鍋爐給水泵、灰漿泵、凝結水泵、排粉風機、增壓風機、循環水泵等；

      冶金行業：高爐鼓風機、引風機、混捏機、壓縮風機、送風機、給水泵、送水泵、除鱗泵、除塵風機、轉爐、電爐、高爐、二次除塵風機、除垢泵、制氧壓縮機、SO2風機、沖渣機、煤氣壓縮機、泥漿泵等；

      石油化工：主管道泵、注水泵、鍋爐給水泵、循環水泵、潛油泵、鹵水泵、引風機、氣體壓縮機、混合器、擠壓器等；

      煤炭、礦山：除垢泵、泥漿泵、渣漿泵、清水泵、進料泵、軸流風機、攪拌泵、窯爐傳動、除塵風機、排水泵、介質泵、對旋風機；

      水泥、建材：窯爐引風機、窯爐供風機、窯尾風機、窯頭風機、高溫風機、磨煤機、除塵風機、蓖冷風機、循環風機、生料磨風機、水泥磨風機、分選器風機、壓力送風機等；

      供水、污水處理：污水泵、清水泵、凈化泵、生物粗處理塔泵等；

      造紙：打漿機等；

      制藥：清洗泵等；

      其他：傳動機械裝置、風力渦輪機、風洞試驗等。
