      GCK型抽屜式低壓開關柜是根據廠大電力用戶的要求，為滿足不斷發展的電力市場對增吝、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安主、經濟、合理、可靠的原則設計的新型抽屜式低壓開關拒。該產品具有分?jǐn)?、接通能力高、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點，可以作為抽屜式低壓開關拒的換代產品使用。該產品符合我國國情、具育較高技術性能指標，造價相對較低，能夠適應電力幣場發展需要，并可與國內市場現百引進產品競爭的抽屜式低壓開關拒。GCK型抽屜式低壓開關拒適用于發電廠、石油、化工、紡織、高層建筑等行業的配電系統、變電所二在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流、頻率為50160)Hz額定工作電壓為380V (400)、燈660)，額定電流為4000A及以下的發電、供電系統中的配電、電動機集中控制、無功功率補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制使用的低壓成套配電裝置。

      結構特點
      結構
　　GCK型開關拒的主構架采用C型鋼。構架采用拼裝和部分焊裝的結柯形式，主柯架上均有安裝模數E=25,  100mm的中9.2mm孔，使內部安裝極為方便。開關拒外殼具有足夠的強度，成品能承受短路時所產生的短時耐受電流和峰值耐受電流的沖擊。同時不會因成套設備的吊裝、運輸、安裝等情況影響設備的性能。開關拒內的設備布置安全可靠、合理，符合性能要求，拒內留有足夠的空間便于電纜頭制作、連接及維護檢修二開關拒提供可移動的起吊搬運吊環，以便于開關拒在運輸和安裝過程中搬運。開關拒各功能室分開，有功能單元室、母線室、電纜室、各單元的功能作用相對獨立開關拒的外殼防護等級為IP30(IP40)抽屜
      a)抽屜層高模數為20。二二，分為1 /2單元、1單元、1.5單元、2單元、3單元五個尺寸系列，單回路額定電流400A及以下，
      b)抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變;
      c)每臺MCC拒最多能安裝9個一單元抽屜
      d)單元抽屜進出線按電流大小采用不同片數的同一規格的片式結構的接插件，一般一片接插件毛200A;
      e)油屜與電纜室的連接由一、二次插頭、插座承擔抽屜根據單元間路設計，抽屜有可靠的電氣及機械聯鎖，當開關處于分閘位置時才可抽出或插入抽屜單元，根據供方要求考慮抽屜內有足夠的空間，所以，抽屜高度模數(最小層高)為200mm。
宜司根據客戶要求制作
抽屜具有運行、試驗、斷開和抽出位置，各位置均司鎖定二52.4相同方案、相同害量的抽屜保證具有良好的互換性。抽屜機構的抽、拉靈活、徑便、無卡滯及碰撞現象，抽屜內元器件布置合理、整齊，便于檢查及維修，斷路器關門后才司操作二

      通風孔
　　通風孔的設計和安裝使得當斷路器在正常工作時戴短路情況下沒有電弧戴回;副住金屬質出通風孔的尺寸、形狀及安裝位置不會使整修外殼的強度下降。通風孔的位置不會降低外殼的防護等級。

      隔離
　　利用隔板將形狀拒劃分為幾個隔室，如母線隔室、電綺隔室、功能單元P室，以滿足下述要求:
1)防止觸及郭近功能單元的帶電部分，
2)限制事故電弧的擴大
3)防止外界物體從一個隔室進入另一個隔室。
　　隔室之間的開孔確保了斷路器在短路分?jǐn)鄷r(shí)產生的氣體不影響倆近隔室的功能單元的正常工作。隔板與保護接地導體可靠連接，隔板在受沖擊時的變形不影響其對帶電體的安全距離。功能單元隔室中的隔板不因短路分?jǐn)鄷r(shí)所產生的電弧或游離氣體所產生的壓力而造成損害戴永久蠻形。裝于拒體和抽屜上的繼電器，能防止斷路器或其它電氣設備正常操作振動而誤動作。
聯鎖
　　抽屜的門和主開關設有聯鎖。如不先斷開主開關，門就打不開二當采取加強管理的辦法時，抽屜手柄上可加設掛鎖，才可進行操作主母線和分支母線，母線材料選用高導電率的銅材料制造二主母線支架及母線絕緣材料具育低吸潮特性，在設備使用壽命欺間不會降低設備的機械和介電強度。拒體內所有洞母線均鍍錫，根據客戶需要可在裸露處加套絕緣熱套管，在母線括接部位壓花二中性母線閃，其電流額定值不小于相母線的50%二輔助回路導線捅助回路導線選用絕緣電壓不低于500V，電流回路截面積不小于2.5m m,控制回路截面積不小于1.5mm,信號回路截面積不小于1.Omm的銅質絕緣導線導線兩端均標有接線號，每根導線無中間接頭。二次端子排采用額定電壓500V陰燃型端子排，每個端子排均標以編號。

      保護接地
　　開關拒內設貫穿成套裝置全長的接地(尸E)母線，安裝在拒下部，電纜室內的N及PE母線沖甭模數孔，垂直安裝，用絕緣子固定，N母線截面積按G 87251.1-2005第7.1.3.4條規定進行選擇。PE母線截面積按G B7251.1-2005第7.4.3.1.7條規定進行選擇。裝置的保護接地回路由單獨的保護接地母線和導電的結構件構成。能保證裝置的各裸露導電部件之間以及它們與保護接地回路之間的電氣連續性。所有作為隔離帶電導體的金屬隔板均有效接地。裝置的框架、電氣設備的金屬外殼以及金屬手動操作機械均有效接地(如果上述部件采用金屬螺栓安裝在已經接地的鍍錫、鍍鋅金屬構件上，則認為已經充分接地)保護接地母線能承受裝置在運輸、安裝時所受的機械應力和在單相接地短路事故中所產生的機械應力和熱應力。

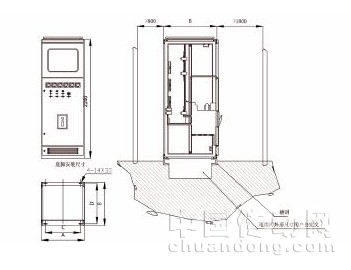

      安裝示意圖
