      為雙饋風力發電用型，雙饋發電機在結構上與繞線式異步電機相似，即定子、轉子均為三相對稱繞組，轉子繞組電流由滑環導入，發電機的定子接入電網；而電網通過四象限交直交變流器向發電機的轉子供電，提供交流勵磁電流。通過變流器的功率僅為電機的轉差功率，功率變流器將轉差功率回饋到轉子或者電網，雙饋電機的交直交功率變流器由于只通過轉差功率，其容量?jī)H為電機額定容量的1/3～1/2，因此大大降低了并網變流器的造價，網側和直流側的濾波電感、支撐電容都相應縮小，電磁干擾也大大降低，也可方便地實現無功功率控制。

      設計先進
■采用矢量控制技術
■多重化PWM控制技術
■無源整流與PWM整流可選
■采用DSP作為核心控制芯片，具有較高的實時性
■壓接工藝的IGBT技術，有效抗振動
■變換電路與控制電路獨立設計，完全隔離，絕緣等級高，操作安全
■光纖傳送技術，有效防止電磁干擾
■完善的故障自診斷技術及可靠的保護技術
■有線或無線遠程通訊及監控技術
■風冷與水冷設計可選
■整體結構設計緊湊、體積小節省空間，便于安裝
■主動的無功控制，可以根據需求進行超前或滯后補償
■高效率，本產品具有>96%的變換效率
■零沖擊并網，自動軟并網和軟解列控制
■隨機風速下的電功率平滑控制

      功能完善
■具備靜態自檢與運行中動態檢測功能
■具備四遙功能，可以進行遠程維護和監控，可以通過RTU、MODEM或GPRS等形式傳遞到異地遠端計算機，可在線監測變流器的運行參數和各個狀態，包括：電壓、電流、頻率、功率因數、逆變累計時間、實時功率、累計吸收功率、累計輸送功率等。
■具有過流、過壓、過溫等故障檢測與保護功能和顯示功能
■具有電網電壓異常保護、風機電壓異常保護、孤島保護、防雷擊保護功能高可靠性
■功率模塊采用壓接工藝，保障在振動的機倉內也能可靠運行
■元器件嚴格篩選且老化后投入生產
■采用先進的低壓差I(lǐng)GBT模塊和專業的驅動電路，使控制簡單，運行可靠
■強弱電間隔離完善，系統強弱電間采用光纖隔離，避免了強弱電間的相互干擾
■完善的出廠前的全載測試，保障了產品的高可靠性
■具有無人值守，可長期連續運行的特點，且低噪音

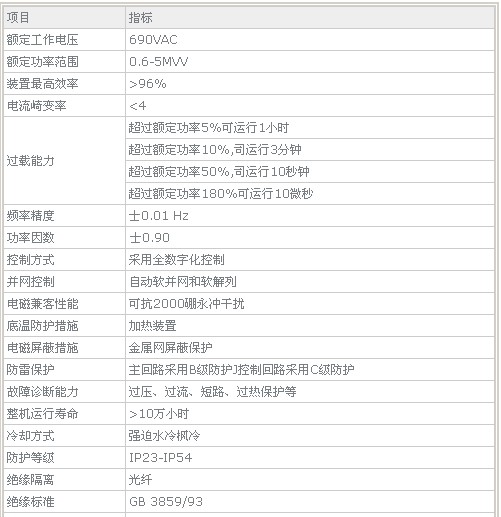

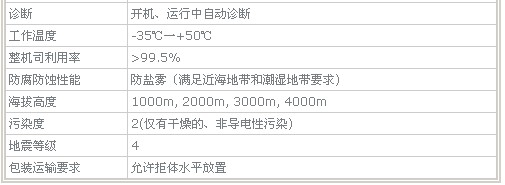

      技術指標

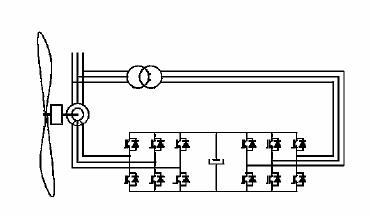

      基本原理圖
