產品頻道

測量范圍：-100KPa～60MPa
允許溫度：
介質溫度：-30～85℃
環境溫度：-30～85℃
儲存溫度：-30～85℃
溫度影響：TK＜±0.02%FS/K
精度等級：0.2、0.5級
工作電壓：18～36VDC
輸出信號：4～20mA（二線制）；1～5V（三線制）
負載電阻：＜=1000Ω
工作原理
      抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/V，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并可以和絕大多數介質直接接觸。

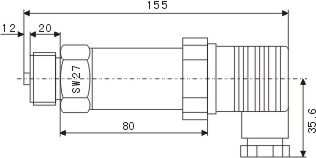

尺寸大小


電氣連接


HR-M小巧型變送器的電氣連接方式和輸出信號為：
二線制：1 電源正
          2 信號正
          3 外殼
三線制：1 電源正
          2 電源負（與信號負共用）
          3 信號+
