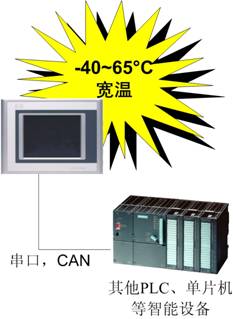

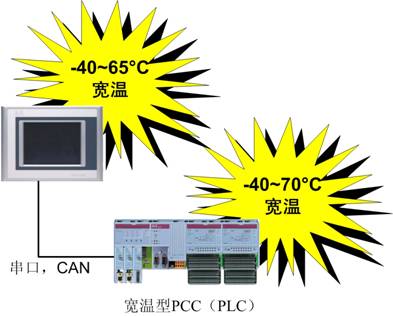

英碩公司已于近期成功推出寬溫型彩色液晶屏PowerPanel，該產品已成功地運用于軍工等多種嚴酷的環境，能可靠地完成實時控制與狀態監控等工作。 該系列觸摸屏具有如下功能特點： ————TFT 256色顯示，亮度高，視角大； ————屏幕尺寸可提供5.7”/10.4”/15”，觸摸+薄膜按鍵等多種尺寸和型式； ————超寬工作溫度，操作溫度：-40～65°C； ————儲存溫度：-50～75°C ————超強的耐沖擊、振動結構，外殼采用全金屬鈑金件，前端面防護等級IP65； ————電子電路具有“三防”能力，抗潮濕、霉菌和鹽霧腐蝕； 此外，電子方面，該產品具有如下顯著優勢： ————在板級接口提供1路RS-232、1路10/100M自適應以太網口和2路USB接口； ————可擴展RS-232、RS-485、RS-422、CAN、PROFIBUS、以太網、PowerLink多種網絡接口，達數十種組合，協議設計靈活開放； ————提供64M、128M、512M等多種內存擴展卡，滿足項目數據海量存儲要求； ————支持True Type字體漢顯和BMP，JPG位圖 ————可運行符合IEC61131標準的多種語言PLC控制程序，并可按C和BASIC高級語言進行程序設計，配合寬溫型PCC（PLC），可構成HMI+PLC一體化單元； ————提供了豐富的圖形界面設計元素，易于直觀便捷地創建用戶圖形界面； 該產品的典型應用方式如下： 1. 采用PowerPanel與寬溫型PCC（PLC），通過CAN和以太網口構成HMI+PLC一體化的單元，觸摸屏不僅提供了系統狀態的可視化監控，而且，其后臺可以直接允許PLC的控制程序，將HMI和PLC的功能集成與一身，外部PLC控制單元采用CAN進行“傻瓜”式的訪問，軟件設計高度便捷， 如下圖所示： 2. 采用PowerPanel，通過開放的串口、CAN口及其通信協議，可以與其他PLC，單片機產品，二次儀表等智能終端，構成現場設備的人機界面與主控制單元：
