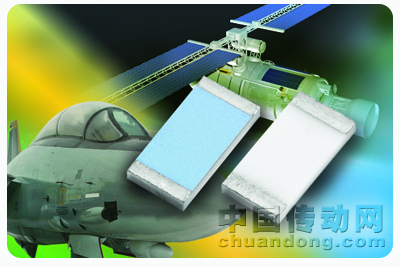

編者按：近日，Vishay 推出業界最小尺寸的超高精度Bulk Metal® Z箔卷型表面貼裝電阻 ——- 新型VSMP0603。新型器件可提供 ±0.2 ppm/°C 的 TCR、±0.01%容差、1 納秒的快速響應時間及 ±0.005% 負載壽命穩定性。 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布推出新型 VSMP0603 超高精度Bulk Metal® Z 箔 （BMZF） 卷型表面貼裝電阻。該器件是業內率先采用 0603 芯片尺寸的產品，當溫度范圍在 55°C 至 +125°C （參考溫度為+25°C）時，可提供±0.2 ppm/°C的軍用級絕對 TCR、±0.01%的容差以及1 納秒的快速響應時間（幾乎不可測量），且無振鈴。之前，典型的 0603 電阻經過 1000 小時工作負荷后負載壽命穩定性為 ≥0.1%，而Vishay 的VSMP0603在這方面已大幅改進，在額定功率、溫度 70ºC 情況下工作 2000 小時負載壽命穩定性為 ±0.005%。 VSMP0603采用 Vishay 的“Z 箔”技術，可大幅降低電阻元件對環境溫度變化 （TCR） 和外加功率變化 （PCR） 的敏感度。與任何其他電阻技術相比，Z 箔技術可使穩定性提高一個數量級，設計人員可確保在固定電阻應用中實現較高的精確度。 此電阻具有完整的卷型端子，可確保制造過程中安全地處理，并確保多個熱循環期間的穩定性。VSMP0603 的電阻值介于 100Ω 至 4kΩ 之間。與所有 Vishay 箔電阻一樣，可在特定電阻值范圍內制造任何電阻值的 VSMP0603，且不會影響成本或供貨時間。此器件在 +70°C 時的額定功率高達 50mW，并可耐受超過 25kV 的靜電放電 （ESD）。 VSMP0603 旨在處理具有極小變動的不尋常環境狀況，根據 EEE-INST-002和 MIL-PRF 55342 規范，該產品非常適合軍事/航空應用。作為模擬應用的基本元件，該電阻的結構可保證較高的可靠性、在嚴苛條件下的穩定運行以及耐熱沖擊、機械沖擊及振動的優異性能。 此器件允許設計人員將各種高精密規格并入一個器件，從而實現更優異的性能。VSMP0603 除了具有低TCR、很小的容差及超卓的負載壽命穩定值外，還具有在額定功率時 ±5ppm 的PCR（“自身散熱產生的 ∆R”）、< 0.1PPM/V 的低電壓系數及< -42dB 的電流噪聲等特點。此電阻采用快速熱穩定、無電感 （< 0.08μH） 和無電容設計。此器件包括具有標準錫/鉛端子或無鉛端子的版本。 VSMP0603 的典型應用包括直流變直流轉換器、反饋和感應電路以及測試和測量?jī)x器中的高精密放大器；實驗室、工業和醫療系統；電子束應用；衛星航天系統；商業和軍用航空電子設置；音頻系統；井下鉆井儀器及磅秤。 目前，VSMP0603 電阻的樣品已可提供，供貨周期為 6 周起。2008 年 12 月可實現量產，標準訂單的供貨周期為 6 周。 VISHAY簡介 Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富 1,000 強企業”，是全球分立半導體（二極管、整流器、晶體管、光電器件及某些精選 IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及提供“一站式”服務的能力使 Vishay 成為了全球業界領先者。 有關 Vishay 的詳細信息，可以訪問 Internet 網站http://www.vishay.com。
