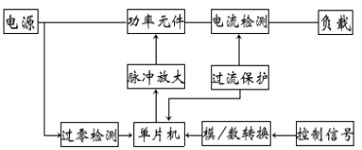

一、前言： 　　 AVS70系列全數字交流調壓調功器是本公司集國內外先進技術自行研制的新型系列產品，以單片微處理器為控制核心（核心技術采用了當今最先進的馬達控制專用芯片—美國德克薩斯州儀器公司生產的TMS320F240數字信號處理器，確保運算精確、響應迅速，控制特性優異、可靠性高），以大功率晶閘管為執行部件（功率器件采用國內知名廠家產品）通過控制過零脈沖數來調節輸出功率，實現了電爐及大功率電加熱設備的單點和多溫度段的升溫，降溫，恒溫，升降溫度速率的自動控制和自動記錄。其輸出功率與控制電壓或電流成正比，并可開環使用，手動調節給定電位器，達到控溫的目的，智能化高，控溫精度可達 0.2%～ 0.5%。AVS70系列產品結構先進、輕巧、合理，方便使用和維護。該系列產品將控制、操作、顯示、檢測、聯鎖、故障保護集于一身，真正做到了全數字化、無觸點。為減少故障點，提高可靠性，系統控制板采用大板集成式印刷電路板，在控制板上進行各種信號的模/數轉換、分析計算，結合其他工作或故障信號作出相應的判斷、調整或報警響應。調節系統在動態階段中，被調參數（爐溫）隨時間變化的過程稱為自動調節系統的過渡過程。它表明在確定的干擾作用后，系統究竟能否建立新的平衡及如何去建立新的平衡，也就是調節系統的動態規律。因而，爐溫自動調節系統的過渡過程就是調節作用不斷克服干擾影響的過程。過渡過程的特性除主要取決于對象特性外，還與干擾作用有關。例如：被加熱工件的熱負荷、電源電壓的波動、爐子周圍溫度的變化等因素，均將影響爐溫的過渡過程。 AVS70系列產品設有隔離開關，交流電源經隔離開關、快速熔斷器接于晶閘管上，其主電路設有阻容吸收電路，用以吸收可能出現的過電壓，防止擊穿晶閘管，系統設有運行指示燈，正常工作時隨著晶閘管的通、斷而亮滅,設有電流檢測裝置,將檢測電流信號通過A/D轉換供單片機處理?？刂齐娐酚晌C(jī)控制單元、操作顯示單元、反饋功放單元組成。AVS70系列調功器與反并聯單向晶閘管及控溫儀表、測速儀表等配套，可組成先進的PID調節自動/手動溫度控制系統、功率控制系統等，是電加熱、表面處理、化工、塑料、電子、食品、木材等工業設備控制系統理想的更新?lián)Q代裝置。 二、工作原理 　　 晶閘管調功器是通過控制晶閘管導通的占空比和通過控制晶閘管的導通周波數來控制輸出功率的大小。晶閘管在交流電正弦波過零時導通，在過零時關斷，因此輸出波形為完整的正弦波。 　　 AVS70系列調功器采用可控硅過零觸發、PID調節的原理，控制可控硅在設定周期內的導通頻率數來調節輸出功率（是一種由晶閘管組成的“零電壓開關”控制器，在一定的時間周期內，當交流電壓過零時，將晶閘管接通幾個周波，然后斷開幾個周波，通過改變晶閘管在設定周期內的導通時間（即占空比）達到調節負載功率的目的。）?？膳c各類溫度調節器儀表、自動控溫儀表、電腦配合可組成自動控溫系統，適用于0～10V、4～20mA標準模擬輸出控制信號進行自調節，也可通過485接口形成DP網絡控制。具有過流保護功能，確?？煽毓璋踩煽窟\(yùn)行。消除了高次諧波對電網的污染，提高了調功器整機可靠性和熱處理質量，節電效果明顯。這種在電壓過零時觸發晶閘管導通，使得負載上得到的是完整的正弦波，與移相式調壓器相比，能避免產生高次諧波，對電網和其它設備的干擾小，具有較高的功率因數和效率。 三、產品用途： 1. 可控硅感性負載調功器可以帶變壓器運行，全懸浮、高可靠性的單片機硬件系統及專有的軟件設計方案，使本機在各種工業復雜電網環境下，無電流沖擊且能夠長期穩定工作?？蓮V泛用于工業低電壓、大電流的電加熱設備，如冶金、建材化工、輕紡等行業中硅碳棒、硅鉬絲等電元件電加熱以及鉬電極、石墨電極在加熱介質中的電熔及化工行業反應釜等各種需要串接變壓器的場合。 2. AVS70系列調功器可廣泛應用于各類阻性負載（阻性負載包括電阻爐、加熱器、烘箱、烘道、鎢鉬絲、鎳鉻電阻絲、硅碳棒、紅外輻射加熱燈管等）等的溫度自動/手動控制（升溫、恒溫、自動控溫）和應用于調壓、調光、交直流電機調速、電鍍、蓄電池充電等設備，尤其適用于熱慣性較小的電加熱系統 3. AVS70系列調功器可與控溫儀表、測速儀表等配套，組成先進的PID調節自動/手動溫度控制系統、功率控制系統等，是熱處理、化工、輕紡、食品、電加熱、表面處理、化工、塑料、電子、食品、木材等工業設備控制系統的更新?lián)Q代裝置。 四、產品優點：　 　　 晶閘管輸出連續完整平滑的輸出電壓。（正弦波過零觸發，晶閘管輸出完整的正弦波，其輻射干擾、傳導干擾及負載電流的瞬態浪涌也最小）定周期或變周期改變輸出周波數，連續調節輸出功率，精度高，溫度波動小。全電子結構，控制部分與主回路為光電隔離，性能穩定。 　　 可接受0～10V、4～20mA、DP網等多種信號輸入。 手動/自動調節，高亮度數碼顯示輸入、輸出值，精度可達0.5%。 三相主回路負載可接成Y、△等多種接法。 PID自動/手動調節，高亮度數碼管顯示顯示輸入、輸出值。 交流單相或三相負載，完善的過載、短路、斷相報警和自動保護。 晶閘管運行時無噪音，壽命長，功率因數高（CoSφ=1），有利于節約電能。 脈沖變壓器將觸發電路與電網隔離。 對晶閘管過載具有快速保護功能。 　 多種控制信號輸入，可與DP網連接的PLC系統或上位機連接，進行適時監控操作。 多種控制信號輸出，清晰顯示熱電偶、熱電阻的工作狀態。國際通用集成電路，技術先進、質量可靠、價格低廉、體積微小，符合中國國情的設計。接線容易，調試方便，易于檢修、維護。 結構靈活：主要結構為兩類： a） 單機式：單獨一整套調功裝置，配有電柜，多用于小范圍溫度控制，可直接接入模擬量自行控制調節。 b） 系統式：多臺調功設備配有電柜，組成大范圍溫度控制系統，多接入網絡控制。 本系列全數字交流電子開關是按照國際電工標準IEC-158-2、國家標準GB3797-89設計制造的。 五、AVS70系列全數字交流調壓調功器的使用條件： 　　 海拔高度不超過1000米;海拔高度超過1000米時,請?jiān)诙ㄘ洉r(shí)提出或標明; 環境溫度-5℃～40℃;空氣相對濕度不超過85%（當空氣溫度為20±5℃時）; 無導電爆炸塵埃,沒有腐蝕金屬和破壞絕緣的氣體和蒸汽; 無劇烈震動和沖擊,垂直傾斜度不超過5%; 電源三相對稱,交流電壓幅值波動范圍不超過±10%。
