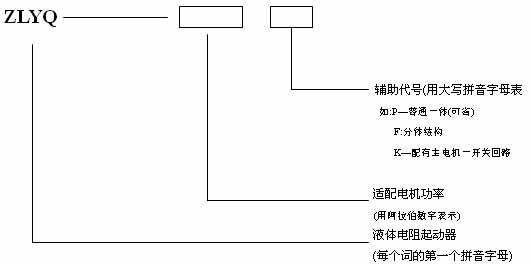

ZLYQ鼠籠型液體電阻軟起動的詳細內容： 一、概述： ZLYQ系列液體變阻起動控制器是為了進一步改善大、中型電動機的起動性能而研制成功的新一代起動控制裝置.一般電機約為額定電流的5-7倍。起動不理想等不足.它是通過在被控大、中型電動機的定子回路中串入一液體電阻,且此電阻是在電動機起動時自動投入并在預定的時間內自動、無級、連續切除,從而電機在理想的起動電流條件下平穩起動.電機均勻升速,這對保護電機、用電設備、電網及節電等方面有顯著效果.加上系統起動、停止、故障保護、聯絡、報警、顯示等方面進行精心設計,從而使液體變阻器與其它老式起動器相比較,具有自動化程度高、起動電流?。ㄒ话阈∮陬~定電流的2.5――3.5倍）,電網電壓低亦能順利起動,極大地降低了變壓器的容量,是目前球磨機、提升機、破碎機、壓縮機、風機、水泵等重負載的最理想的起動控制設備。 二、型號說明： 三、技術參數及使用條件： 1、被控電機功率:50-6000KW 2、被控電機定子電流:200-2000A 3、被控電機定子電壓:380-10000V 4、起動時間:20S,25S,30S,50S,100S可調 5、續起動次數:4-6次 6、起動電流:Iq≤2.5——-3.5Ie（Ie為電機額定電流） 7、電液正常工作溫度:0℃-75℃ 8、電壓:三相380V、50HZ 9、空氣溫度范圍:-35℃—50℃ 10、地海拔高度: ≤4000m 11、大氣相對溫度不超過:85％ 12、圍介質應無爆炸危險、無足以腐蝕金屬和破壞絕緣的氣體和塵埃; 13、安裝地應無顯著沖擊振動. 四、性能特點： 1、起動性能遠優于星―三角，全壓起動，鑄鐵電阻等起動器. 2、起動電流小:小于電機額定電流的2.5－3.5 倍. 3、可連續起動4—6次. 4、平滑起動:對設備無機械應力沖擊,可延長機械設備及電機的壽命. 5、可低壓起動:10千伏電機6千伏、380伏電機340伏可順利起動。 6、結構簡單、可靠，全部操作自動化，安裝、維護方便。 五、工作原理： ZLYQ系列液體電阻起動控制器是采用特種介質的小溶液作為電阻，在特別設計的液體電阻箱中引入極板作電極串入電機定子回路中，當電動機起動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使（串入定子回路的）液體電阻由大到小作無級變化，從而使電機低電流平滑起動。
