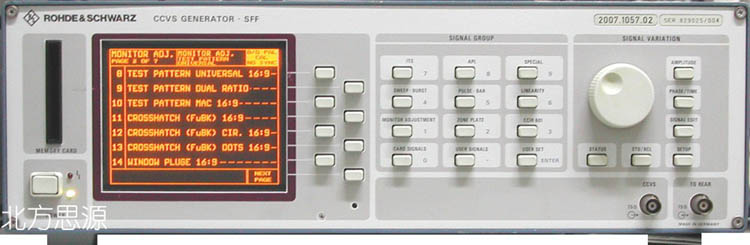

CCVS 視頻信號發生器 SFF 德國羅德與施瓦茨 （Rohde & Schwarz） SFF: CCVS用于各類電視測試的多標準信號發生器,可選標準: PALplus 和ITU-R601。 SAF: CCVS,YCBCR,RGB,S-VHS。 應用實例 （使用CCVS發生器SAF和CCVS發生器SFF產生標準的BG/PAL和M/PAL信號，該應用指南列出了使用CCVS發生器SAF和CCVS發生器SFF產生的不同M/NTSC和M/PAL信號。） 電視信號發生器SAF和SFF是兩種在電視測試領域內具有廣泛用途的多標準（B G/PAL,M/NTSC, M/PAL,N/PAL）測量?jī)x器。CCVS+分量信號發生器 SAF 以 CCVS, YCBCR, RGB 和 S-VHS 格式提供視頻測試所需的全部測試信號和測試圖案。可選擇4:3或16:9的寬高比。如只需CCVS 格式可使用CCVS 信號發生器SFF。 SAF 和 SFF 還可產生CCIR Rec.801所要求的全部測試信號以及許多常用的變態（pathological）測試信號和分辨率為10比特的緩慢斜坡信號。PALplus測試圖案選件提供所有類型的PALplus參考信號以及作為寬屏信令（WSS）的比特流。 兩種信號發生器都允許用戶通過軟按鍵菜單修改信號特征, 允許改動信號分量的幅度和相位，便于對增益控制電路白電平限制電路和圖象分析儀進行測試, 用戶可使用前面板上的按鍵定義所需信號并將它存儲在儀器中或存儲卡上。 CCVS視頻信號發生器 功能 信號發生器部分采用了先進的數字技術。在CCVS+分量信號發生器中，首先由儀器內部的高速RISC 微處理器（變換計算芯片）計算測試信號的三個分量Y CB和CR，然后這三個分量分別被送入三個D/A轉換器，轉換為模擬分量輸出，同時一個模擬矩陣電路會將三個分量轉換為RGB 格式的信號，所以儀器可并行輸出RGB信號和YCBCR 分量信號。在SAF和SFF中，數字CCVS信號是YCBCR分量信號經兩個LSI門陣列實時轉化而來的，數字圖象接口SAF-Z1配以數字圖象接口選件SAF-Z1，SAF和SFF就可在數字電視演播室中使用，使用該選件后SAF和SFF 不僅能夠提供模擬圖象信號，而且還能同時提供一路并行和兩路串行數字圖象信號。 CCVS視頻信號發生器 主要特性 大屏幕顯示 12組信號，每組最多包含8頁信號菜單, 每一頁可包含7種信號 具有不同箝位方式的疊加的哼聲、掃描、噪聲或其它信號 可預選參數的APL和擺動信號 可插入外部測試信號，如圖文和數據行 自由編制測試行 輸入用于源識別或作為滾動文本的文字節目 編程監視 + 置換圖案 儀器完備的遠程控制功能（使用IEC 625/IEEE-488總線） 可在測試系統中使用通過前面板并借助于"信號編輯"功能定義用戶專用信號 8個系數可自由選擇的波帶圖信號
