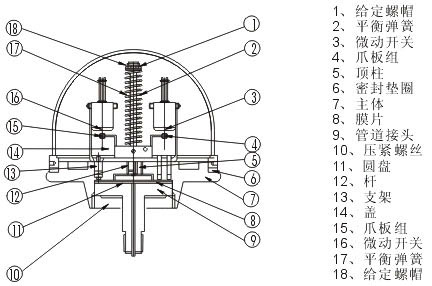

一、JY型壓力控制器用途 JY型壓力控制器適用于電動機位式控制線路或信號報警線路，以便使水、油、氣體及蒸汽壓力保持給定值。適用船舶、壓縮機、冷凍、空調、通風、冷氣設備等。 二、JY型壓力控制器主要技術規范 1、 型號、名稱、工作壓力界限及準確度。 單位：Mpa [IMG=JY型壓力控制器主要技術規范]/uploadpic/news/2007/11/2007111211361445636C.jpg[/IMG] 2、微動開關觸點容量：DC300V 350W AC380V 350VA 3、控制器能耐（抗）主要船用條件：I級振動、 I級沖擊、海水蒸發。 4、安裝接頭螺紋：M20×1.5。 5、重量：2kg。 三、JY型壓力控制器結構原理 ＊控制器有殼體、給定裝置和壓力傳送器三部份組成。 ＊?dú)んw主要有蓋（14）、主體（7）、密封墊圈（6）等組成。 ＊給定裝置主要有給定螺帽 （1） （18）、平衡彈簧（2）（ 17）等構成。 ＊壓力傳送器主要有管道接頭（9）、膜片（8）圓盤（11）、頂柱（5）、爪板組（4）（15）微動開關（3）（16）、支架（12）等組成。 ＊旋轉給定螺帽（1），將平衡彈簧（2）整定在工作壓力上限。當被測介質高于工作壓力上限時,介質通過管道接頭（9）作用于膜片（8）,頂動圓盤（11）。頂柱（5）向上位移，壓縮平衡彈簧（2），帶動爪板組（4），啟動微開關（3）。 ＊旋轉給定螺帽（18），將平衡彈簧（17）整定在工作壓力下限。當被測壓力高于壓力下限時,則啟動微動開關（16）。 ＊上下限的整定，可在平衡彈簧（2）及（17）中任意選定。 四、JY型壓力控制器安裝、使用及維護 1、控制器使用環境溫度-10℃～ +55℃， 相對濕度小于10～95%。 2、當被測介質濕度有高于+60℃時，應裝有充有液體的彎管裝置。 3、當被測介質有侵蝕性，粘度大，易結晶，應裝 隔離裝置。 4、當被測介質急劇變化有脈動時，應加阻尼裝置。 5、使用中的控制器應定期檢查。 6、國內同類產品型號：YPK-03-C。
