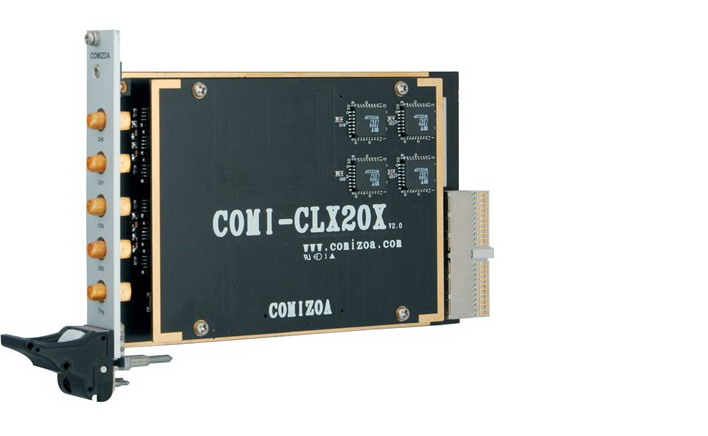

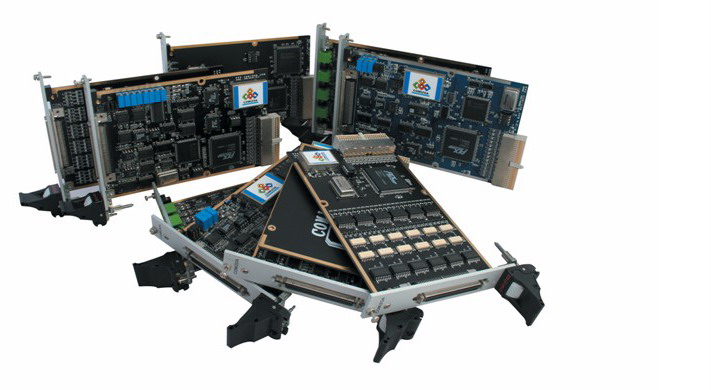

COMIZOA CompactPCI 數據采集卡介紹： CPCI總線數據采集卡的優點 具有PCI卡的全部優點 穩定的物理結構 COMIZOA CompactPCI總線數據采集卡的優點 即插即用 （Plug & Play）——減少維護量 自動分配IRQ 自動分配Base Address 中斷共享——不必擔心IRQ不夠用 高速數據傳輸——編程容易，CPU開銷小 Bus Mastering DMA 目前總線：33M/32bit，提供132MB/s 吞吐量 64M/64bit擴展，提供高達528MB/s 吞吐量 提供易用的編程庫函數 C/C++, VB, Labview, Delphi 支持的操作系統 DOS, Windows 98 / ME / 2000 / XP 大量的例程代碼 支持COMI-XMaster 工具軟件 COMIZOA CompactPCI 數據采集卡分為以下各種類型的卡： ——- 多功能卡 ——- 模擬量輸入卡 ——- 模擬量輸出卡 ——- 開關量輸入輸出卡 ——- 編碼卡 以下一一介紹 一．多功能卡： 1．支持自動校準與多卡同步功能，帶波形生成功能的高階ComactPCI多功能卡： COMI-CLX101 ，COMI- CLX102 ， COMI-CLX103 ◆ COMI-CLX101：32通道單端/16通道差分， 12 位 500 KHz A/D輸入 2通道12位帶波形生成功能 D/A輸出 16 DI/DO ， 2通道32位可編程定時/計數器 ◆ COMI-CLX102：32通道單端/16通道差分， 14 位 400 KHz A/D輸入 2通道12位帶波形生成功能 D/A輸出 16 DI/DO ， 2通道32位可編程定時/計數器 ◆ COMI-CLX103：32通道單端/16通道差分， 16 位 1。2 MHz A/D輸入 2通道12位帶波形生成功能 D/A輸出 16 DI/ DO ， 2通道32位可編程定時/計數器 2．需手工校準，不帶多卡同步功能及波形生成功能的中階CompactPCI多功能卡： COMI-ST101 ◆ COMI-ST101： 16通道單端/8通道差分， 12 位 110 KHz A/D輸入 2通道12位 D/A輸出 8 DI/ 8 DO ， 2通道32位可編程定時/計數器 二．模擬量輸入卡 1．4通道同步，支持自動校準功能的高階CompactPCI模 擬量輸入卡 COMI-CLX201， COMI-CLX202， COMI-CLX203 ◆ COMI-CLX201：4通道單端，同步， 12 位 5 MHz A/D輸入 無D/A輸出部分 每通道16KB的FIFO 5個Small BNC接頭為模擬量輸入接口 ◆ COMI-CLX202：4通道單端，同步， 12 位 10 MHz A/D輸入 無D/A輸出部分 每通道16KB的FIFO 5個Small BNC接頭為模擬量輸入接口 ◆ COMI-CLX203：4通道單端/4通道差分，同步， 12 位 20 MHz A/D輸入 無D/A輸出部分 每通道16KB的FIFO 5個Small BNC接頭為模擬量輸入接口 3．需手工校準，不支持自動校準及多卡同步功能的CompactPCI中階模擬量輸入卡： COMI-ST201 ，COMI- ST202 ， COMI-ST203 ◆ COMI-ST201： 4通道差分， 12 位 500 KHz A/D輸入 無D/A ,無DIO ,無計數器部分 ◆ COMI-ST202： 16通道單端/8通道差分， 16 位 100 KHz A/D輸入 無D/A輸出部分 8 DI/ 8 DO ， 2通道32位可編程定時/計數器 ◆ COMI-ST203： 64通道單端/ 32通道差分， 14 位 400 KHz A/D輸入 無 D/A輸出, 無DIO ,無計數器部分 三．模擬量輸出卡 1．可自動校準的模擬量輸出卡：COMI-ST301 ◆ COMI-ST301：4通道16位 D/A輸出， 建立時間:10微秒, 輸出±10V, ±5V 無 DI O，無可編程定時器/計數器部分 可重設編程為mid-scale OR zero-scale方式 四．CompactPCI 開關量輸入輸出卡 1．CompactPCI隔離輸入 / 輸出卡 隔離DI 特性 ： 通道和通道之間有1000V隔離電壓 輸入的電壓范圍： DC 5 - 24Vmax 輸入阻抗： 3。6K Ohm 隔離DO 特性 ： 隔離電壓2500V rms 輸出的電壓范圍：DC 5 - 35Vmax 輸出都為共地達林頓TR類型 每通道輸出電流500 m A , 具有高驅動能力 ◆ COMI-ST402： 48通道隔離開關量輸出 ◆ COMI-ST403： 48通道隔離開關量輸入 2. 通過RS-422通信方式鏈接的CompactCI開關量輸入輸出卡 COMI – ST401 ◆ COMI-ST401：＊利用RS-422通信方式與端子板串 　　　　　　　　　接，接口為RJ45 ＊端子板為COMI-STM4A或COMI-STM4R， ＊端子板之間也用RS-422方式串接,接口為RJ45，兩種不可混用 ＊最多可連接的端子板數量：16塊 ?。疃嗫芍С值耐ǖ罃?shù)量： 256 DI/O ?。獢?shù)據傳輸速度：39600 bps ＊可編程波特率:112 kbps ～ 448 kbps 五．CompactPCI 編碼卡 COMI-ST501 ◆　COMI-ST501： ＊ 4通道24位 編碼器A計數器 編碼方式：二進制碼/ BCD碼 /24小時制 正交編碼倍率：X1, X2 ,X4 （用戶自選） ＊ 4通道16位 編碼器Z計數器 編碼方式：二進制碼 ＊ 4通道32位脈沖發生器 基準時鐘：10M ＊ 5通道DO（TTL電平）用于控制 電機驅動器 ＊ DIP開關用于翻轉編碼器脈沖
