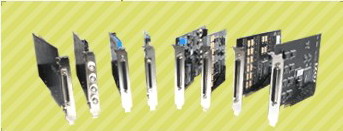

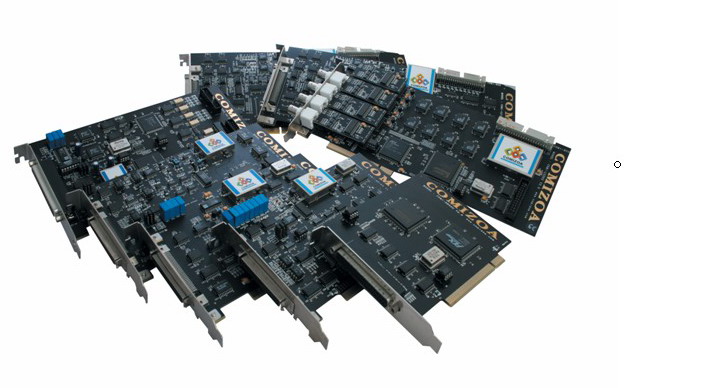

COMIZOA PCI 數據采集卡介紹： COMIZOA PCI總線數據采集卡的優點 即插即用 （Plug & Play）——減少維護量 自動分配IRQ 自動分配Base Address 中斷共享——不必擔心IRQ不夠用 高速數據傳輸——編程容易，CPU開銷小 Bus Mastering DMA 目前總線：33M/32bit，提供132MB/s 吞吐量 66M/64bit擴展，提供高達528MB/s 吞吐量 提供易用的編程庫函數C/C++, VB, Labview, Delphi 支持的操作系統DOS, Windows 98 / ME / 2000 / XP 大量的例程代碼 支持COMI-XMaster 智能精靈軟件 COMIZOA PCI 數據采集卡分為以下各種類型的卡： ——- 多功能卡 ——- 模擬量輸入卡 ——- 模擬量輸出卡 ——- 開關量輸入輸出卡 ——- 編碼卡 ——- 計數器卡 以下一一介紹 一．多功能卡： 1．支持自動校準與多卡同步功能，帶波形生成功能的高階多功能卡： COMI-LX101 ，COMI- LX102 ， COMI-LX103 ◆ COMI-LX101： 32通道單端/16通道差分， 12 位 500 KHz A/D輸入 2通道12位帶波形生成功能 D/A輸出 16 DI/ 16DO ， 2通道32位可編程定時/計數器 ◆ COMI-LX102： 32通道單端/16通道差分， 14 位 400 KHz A/D輸入 2通道12位帶波形生成功能 D/A輸出 16 DI/ 16DO ， 2通道32位可編程定時/計數器 ◆ COMI-LX103： 32通道單端/16通道差分， 16 位 1。2 MHz A/D輸入 2通道12位帶波形生成功能 D/A輸出 16 DI/ 16DO ， 2通道32位可編程定時/計數器 2．需手工校準，不帶多卡同步功能及波形生成功能的中階多功能卡： COMI-SD101 ，COMI- SD103 ， COMI-SD104 ◆ COMI-SD101： 16通道單端/8通道差分， 12 位 110 KHz A/D輸入 2通道12位 D/A輸出 8 DI/ 8 DO ， 2通道32位可編程定時/計數器 ◆ COMI-SD103： 16通道單端/8通道差分， 12 位 370 KHz A/D輸入 2通道12位D/A輸出 8 DI/ 8 DO ， 2通道32位可編程定時/計數器 ◆ COMI-SD104： 16通道單端/8通道差分， 14 位 370 KHz A/D輸入 2通道12位 D/A輸出 8 DI/ 8 DO ， 2通道32位可編程定時/計數器 3．低階多功能卡：COMI-CP101 ◆ COMI-CP101： 8通道單端 ， 12 位 30 KHz A/D輸入 1通道12位 D/A輸出 8 DI/ 8 DO ， 1通道16位可編程定時/計數器 二．模擬量輸入卡 1．4通道同步，支持自動校準功能和多卡同步功能的高階模擬量輸入卡COMI-LX201， COMI-LX202， COMI-LX203 ◆ COMI-LX201： 4通道單端/4通道差分，同步， 12 位 5 MHz A/D輸入 無D/A輸出部分 每通道16KB的FIFO 8 DI/ DO ， 4個BNC接頭作為模擬量輸入接口 ◆ COMI-LX202： 4通道單端/4通道差分，同步， 12 位 10 MHz A/D輸入 無D/A輸出部分 每通道16KB的FIFO 8 DI/ DO ， 4個BNC接頭作為模擬量輸入接口 ◆ COMI-LX203： 4通道單端/4通道差分，同步， 12 位 20 MHz A/D輸入 無D/A輸出部分 每通道16KB的FIFO 8 DI/ DO ， 4個BNC接頭作為模擬量輸入接口 2．需手工校準，不帶多卡同步功能的中階模擬量輸入卡： COMI-SD201 ，COMI- SD202 ， COMI-SD203 ◆ COMI-SD201： 16通道單端/8通道差分， 16 位 100 KHz A/D輸入 無 D/A輸出部分 8 DI/ 8 DO ， 2通道32位可編程定時/計數器 ◆ COMI-SD202： 16通道單端/8通道差分， 16 位 200 KHz A/D輸入 無D/A輸出部分 8 DI/ 8 DO ， 2通道32位可編程定時/計數器 ◆ COMI-SD203： 32通道單端/ 16通道差分， 16 位 100 KHz A/D輸入 無 D/A輸出部分 16 隔離 DI/ 16 隔離 DO ， 無可編程定時/計數器 3．低階模擬量輸入卡：COMI-CP201 ◆ COMI-CP201： 16通道單端 ，12 位 30 KHz A/D輸入 無D/A輸出部分 5 DI/ 5 DO ， 1通道16位可編程定時/計數器 三．模擬量輸出卡 1．可自動校準，帶波形生成功能的高階模擬量輸出卡： COMI-SD301 ◆ COMI-SD301：8通道16位 D/A輸出， 其中有2個通道可輸出波形 8 DI / 8 DO， 2 通道32位可編程定時器/計數器 帶板載 4K 字RAM 可重設編程為mid-scale OR zero-scale方式 2．需手工校準，不帶波形生成功能的中階模擬量輸出卡 COMI-CP301 ， COMI- CP302 ◆ COMI-CP301：6通道12位 D/A輸出 8 DI / 8DO ◆ COMI-CP302：8通道16位 D/A輸出 4 DI / 4 DO 四．開關量輸入輸出卡 1．隔離輸入 / 輸出卡 隔離DI 特性 ： 通道和通道之間有1000V隔離電壓 輸入的電壓范圍： DC 5 - 24Vmax 輸入阻抗： 3。6K Ohm 隔離DO 特性 ： 隔離電壓2500V rms 輸出的電壓范圍：DC 5 - 35Vmax 輸出都為共地達林頓TR類型 每通道輸出電流500 m A , 具有高驅動能力 ◆ COMI-SD402： 64通道隔離開關量輸出 ◆ COMI-SD403： 64通道隔離開關量輸入 ◆ COMI-SD404： 32通道隔離開關量輸出 & 32通道隔離開關量輸入 ◆ COMI-SD414： 48通道隔離開關量輸出 & 48通道隔離開關量輸入 ◆ COMI-SD424F：16通道隔離開關量輸出 & 16通道隔離開關量輸入 2．普通TTL電平開關量輸入 / 輸出 卡 ◆ COMI-CP401： 共32通道DIO， 可由用戶自選為以下方式 —— 16 DI /16 DO —— 32DI —— 32DO 3．由COMI-CP401和 端子板結合構成新的功能 ◆ COMI-CP401+COMI-CPT2 ：32通道繼電器輸出 ◆ COMI-CP401+COMI-CPT3 ：32通道隔離開關量輸入 ◆ COMI-CP401+COMI-CPT4 ：16通道繼電器輸出 & 16通道隔離開關量輸入 4. 通過RS-422通信方式鏈接的開關量輸入輸出卡COMI – LX402 ◆ COMI-LX402：＊利用RS-422通信方式與端子板串 接，接口為RJ45 ＊端子板為COMI-STM4A或COMI-STM4R， ＊端子板之間也用RS-422方式串接， 接口為RJ45，兩種不可混用 ＊最多可連接的端子板數量：16塊 ＊最多可支持的通道數量： 256 DI/O ＊數據傳輸速度：39600 bps ＊可編程波特率：112 kbps ～ 448kbps 五．編碼卡 COMI-SD501 ◆COMI-SD501:＊ 4通道24位 編碼器A計數器 編碼方式：二進制碼/ BCD碼/24小時制 正交編碼倍率：X1, X2 ,X4（用戶自選） ＊ 4通道16位 編碼器Z計數器 編碼方式：二進制碼 ＊ 4通道32位脈沖發生器 基準時鐘：10M ＊ 5通道DO（TTL電平）用于控制電機驅 動器 ＊ DIP開關用于翻轉編碼器脈沖 六．定時/計數器卡 ◆ COMI-SD502：10通道24位計數器卡 COMI-SD502 另有3DI / 3DO ◆ COMI-CP501：10通道16位減法計數器卡 另有1路外部中斷信號輸入 基準時鐘：5MHz
