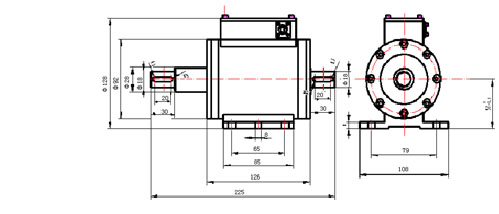

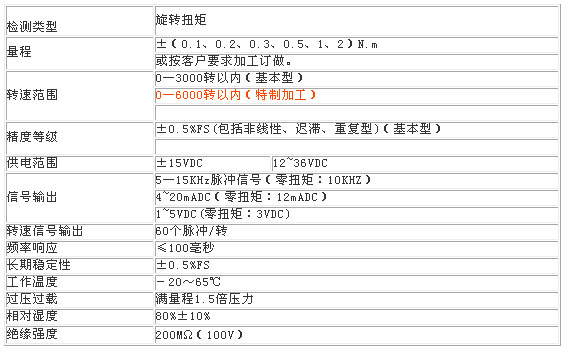

一、概述 CYB-803A型扭矩傳感器是CYB-803S型的另一種結構形式，它主要應用于微量程（2Nm以下）扭矩的測量。當扭矩測量值小于2Nm時，旋轉體支撐軸承的摩擦力矩就成了不可忽略的干擾因素。CYB-803A型采取應變區和供電、發射區分開布置，因此應變區也就避開軸承的影響。 二、技術特點： 體積小，重量輕、易于安裝 測量正、反向扭矩 輸出4—20mA電流信號，抗干擾性強，可任意位置，任意方向安裝； 三、應用領域： ◆檢測電動機、內燃機等旋轉動力設備，輸出扭矩及功率； ◆檢測發動機、風機、泵、等設備的負載扭矩及輸入功率； ◆檢測各種機械加工中心、自動機床的工作過程中的扭矩； ◆檢測各種旋轉動力設備系統所傳遞的扭矩及效率； ◆可用于制造粘度計、電動（氣動、液力）扭力扳手 四、技術指標 外型尺寸圖 注：本頁中所列尺寸為參考尺寸， 詳細請按訂貨時的具體尺寸為準。 安裝示意圖 安裝要求 1、由于CYB-803A型與CYB-803S型結構的不同，因此用戶一定要把A端與需測試系統相連； 2、由于量程較小A端無軸承支撐,安裝時應盡可能的避免附加力的影響，并限制測量時的過載量（過載量≤50%）。 3、為了減少連軸器重力的影響，建議用戶垂直使用。 4、測量電動機的輸出扭矩時，將電動機的輸出軸與傳感器測量端相連接，在傳感器的輔助端上連接一臺直流電機，在發電機的輸出端連接一個滑線電位器，改變發電機的負載電流，既可調節被測電機的輸出扭矩。 5、測負載阻力扭矩時，將負載設備與傳感器的測量端相連接，在傳感器的輔助端上連接相應功率的電動機，啟動電動機即可檢測出負載設備的阻力矩。 安裝注意事項 1、先測量變送器的軸徑和中心高，待裝； 2、使用兩組聯軸器，將傳感器安裝在動力源和負載之間； 3、建議使用彈性萬向節聯軸器安裝，以保證同心度＜0.05mm以下； 4、動力及負載設備必須固定可靠避免振動； 5、將本傳感器的基座與設備的基座固定可靠，中心高度必須調節合適，以避免產生彎矩； 6、安裝底座必須有一定的強度； 7、待全部安裝完畢確認無誤的情況下，方可通電調試。 注：確定正、反向轉矩，將軸一端固定，另一端順時針施加扭力，確定為正向轉矩；相反則為負向轉矩。傳感器的安裝必須由專業機械安裝人員安裝。
