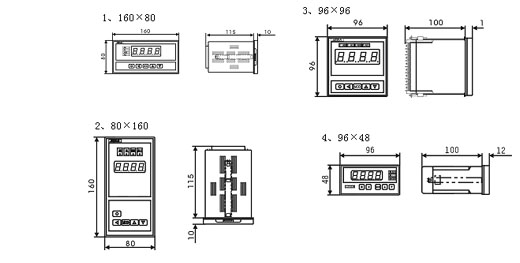

一、概述： XSCH系列數顯儀與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分等物理量的測量、變換、顯示和控制。 誤差小于0.5%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度適用于電壓、電流、熱電阻、熱電偶等信號類型；2點報警輸出，上限報警或下限報警方式可選擇。報警靈敏度獨立設定變送輸出可將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用 二、技術指標 1、電 源：220V AC供電的儀表：220V±10%，功耗小于7VA； 24V DC供電的儀表：24V±10%，功耗小于5VA； 12V DC供電的儀表：9V～20V，功耗小于5VA 2、工作環境：0℃～50℃，濕度低于90%R.H 3、顯示范圍：-1999～9999，小數點位置可設定 4、輸入信號類型：電壓、電流、熱電阻、熱電偶 5、電 壓：1V～5V DC，0V～5V DC 可通過設定選擇 6、電 流：4mA～20mA，0mA～10mA，0mA～20mA可通過設定選擇 7、熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通過設定選擇 8、熱電偶：K，S，R，B，N，E，J，T可通過設定選擇 9、基本誤差：小于±0.5%F.S 10、測量分辨力：1/16000，14位A/D轉換器 11、測量控制周期：0.3秒 12、報警輸出：2點繼電器輸出，觸點容量220V AC，3A 13、變送輸出：光電隔離；4mA～20mA，0mA～10mA，0mA～20mA直流電流輸出，通過設定選擇。負載能力；大于600Ω。1V～5V，0V～5V，0V～10V直流電壓輸出，需訂貨時注明。輸出分辨力：1/1000，誤差小于±0.5% F.S 14、外供電源：用于給變送器供電，輸出值與標稱值的誤差小于±5%，負載能力大于50mA；24V DC，12V DC或其它規格，需在訂貨時注明。 三、外型、結構尺寸圖
