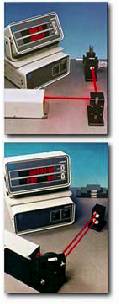

MCV-4000直線位移、角度、直線度、平面度及垂直度測量系統 美國光動公司針對CNC 機床、CMM（三坐標測量機）及其它精密測量機器及平臺測量，采用獨特的雙光束設計，提供快速測量機床臺面平面度及機器軸直線與角度誤差測量。 MCV-4000的四分儀與光學方鏡同樣能提供精密的垂直度與直線度測量。 美國光動公司的測量系統采用Laser Doppler Displacement Meter （LDDMTM ）的專利技術，整套系統非常簡潔，提供簡單方便的保管與運輸方式。簡單的安裝程序可節省整體機器的校準時間，并經NIST（美國國家標準技術局）驗證， OPTODYNE激光校驗系統可在低成本中保持高準確度要求。 MCV-4000雙光束激光設計向使用者提供了單一儀器能簡單操作直線和角度測量的能力，如同二個干涉儀一體，當其中一道光束監控角度資料時，另一道光束可監控直線定位情形。使用WindowsTM軟件可于任何與 IBM兼容的計算機來執行，操作界面十分友善，可采集測量數據并根據不同工業標準來分析數據。 主要特色與效益 1、同步直線與角度數據采集 2、結構簡單 、重量輕 3、易于調校與安裝 4、自動數據采集 5、激光準確度經NIST驗證 6、無三腳架及干涉鏡 7、自動連續角度測量能力 8、自動環境補償 9、支持NMTBA、VDI 、ISO及ASME B5.54標準 主要應用 1、CNC機床、CMM 、導螺桿及DRO校驗準 2、平板校準 3、檢驗機器偏擺度、橫搖度與直線度 4、機器軸垂直度 5、維護品質管制 技術規格 分辨率： 1、定位： 0.01微米 2、角偏： 0.2秒 3、直線度： 以雙光束測量法測量：0.01微米 以四象偵測儀測量： 0.1微米 測量精度 1、定位： 1ppm（即每米1微米） 2、角偏： 讀數的0.2% 3、直線度： 以雙光束測量法測量：讀數的0.2% 以四象偵測儀測量： 每米8微米 測量范圍 1、定位： 10米（最長可選購到60米） 2、角偏： 5米 （最長可選購到30米） 3、直線度： 以雙光束測量法測量：5米（最長可選購到30米） 以四象偵測儀測量： 5米 最大可測角偏（雙光束）： ±10度 最大直線度（橫向）： 0.5毫米（四象偵測儀） 光靶最大移動速度： 1.8米/秒 電源： 90～245VAC，50～60赫 操作環境： 1、溫度： 5～38℃（可選購0～40℃） 2、高度： 0～3000米 3、相對濕度： 0～95%
