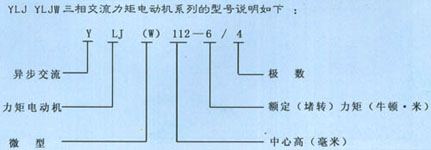

型號說明： 　　YLJ三相交流力矩電動機系列的堵轉額定力矩規定如下：6；10；16；25；40；60；80；100；（牛頓•米），根據不同的轉速，上述力矩電動機分別制成4、6級。 其型號說明如下： 在金屬加工、紡織、造紙、橡膠、化工及電線電纜等工業中，往往需要將產品卷繞在卷筒（盤）上，有個需要解決的問題，是如何在卷筒從開始階段到最后階段逐漸增大的整個過程，張力和線速度的變化保持在所允許的范圍內。為了解決上述問題，大多在機械結構上增添各種輔助設備或采用其他傳動系統以求實現。但其效果常不甚理想，同時還存在著設備復雜，費用大，使用維護困難等問題。隨著我國工農業的飛躍發展，高速度、優質量和自動化程度的提高，使上述問題更為突出。 　　YLJW、YLJ系列力矩電動機具有其獨特的電氣特性，當負載增加時，電機的輸送軸轉速能自動隨之降低，使產品卷繞時的張力基本保持不變。這個優越的性能與卷繞特性是協調匹配的。所以本系列電動機也可稱之為卷繞特性力矩電機。由于電動機具有較大的阻抗，堵轉電流遠較一般電機為小，以及結構上考慮到多種用途的需要，采用了強迫通風形式，因此能長期運轉在低速范圍甚至處于堵轉狀態，而且結構簡單，無電刷、滑環、整流子等，具有同一般異步電動機使用維護保養簡便的優點。 　　 用途：在紡織、造紙、橡膠、塑料、金屬線材和電線電纜等工業中，需要將產品卷繞在卷筒（盤）上。卷繞的直徑從開始至末了是越卷越大，為保持被卷物張力均勻（即線速度不變），就要求卷筒轉速越卷越小，卷繞力越卷越大，本廠力矩電動機的機械特性完全能滿足這一要求。 　　 通常，每套卷繞設備不可能生產單一的品種和規格，當品種（或材料）和規格更換時，所需張力和轉速也要作相應變更。但對同一規格產品，調整好張力后，在以后的重復周期內不用再變（調）。 　　力矩電動機還可作開卷（亦稱松卷、放線）工作，即用于將已成卷的產品再松開的場合，此時電動機起制動器作用。為避免在開卷過程中產生時松時緊的動蕩現象，應使開卷時的張力始終與產品傳遞方向，傳遞速度機適應。開卷時，電機的旋轉方向應與產品的傳遞方向相反如下圖： 　　力矩電動機還可同時作為卷繞/開卷用。如大型移動式起重機的供電電纜卷筒，要求在起重機向前開動時將電纜從電纜卷筒中拉出；返回時，則要求電纜卷筒能將電纜自動地卷起，以免使電纜拖在地上而受損。應該提及的力矩電機的旋轉方向應隨起重機行走方向而變?nèi)缦聢D： 力矩電動機還可同時作卷繞/堵轉用，如漿紗機的卷繞要求中途停車時紗的張力不變。 　　力矩電動機有經受短時（5-10分鐘）堵轉的能力，因此用在需要一段時間內保持靜止力矩的場合中，如皮革、服裝機械的短時恒壓裝置，大型鍛壓機的鍛件夾持裝置，電纜收卷時保持電纜張緊，注塑料機械的防回彈恒壓等。 　　力矩電動機還可作調速用，因?yàn)榫哂熊洐C(jī)械特性，當負載增加時，電機的轉速下降而輸出力矩增加，反之，則相反。 　　由于力矩電動機起動力矩大，且具有短時堵轉能力，故又可用于啟閉閘（閥）門以及阻力矩大的拖動系統中和頻繁正反轉的裝置中或類似這些動作的各種機械上 結構簡介： 　　本系列電動機對外防入結構屬防護式，冷卻方式為強迫風冷（112機座除外）。出線盒置于電機右側（從軸伸端看），內有接線板。接線方式有星（Y）接和角（Δ）接。軸承采用低噪聲雙面防塵軸承（180機座除外）。 技術參數表
