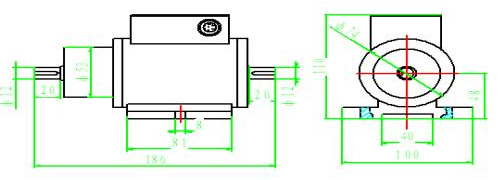

概述： PS-T3微量程動態(tài)扭矩傳感器用于測量旋轉小扭矩值。 供電和測量信號都采用非接觸式傳輸方式，適用于長時間使用而低磨損，并且無需任何維護。針對不同的應用，還可以在傳感器中增加轉速測試。 技術指標 測量范圍： ±0.01. ±0.02. ±0.05. ±0.1. ±0.2. ±0.5. ±1 . ±2 ±5 N.m 扭矩示值誤差： ＜ ±0.5 % F· S 非 線 性： ＜ ±0.1 % F· S 重 復 性： ＜ ±0.1% F· S 回 差： ＜ 0.1 % F· S 零點溫飄： ＜ 0.2 % F· S /10 ℃ 工作轉速： 0-6000 轉 / 分 轉速信號： 60 脈沖 / 轉 輸出阻抗： 700Ω ±3Ω 絕緣阻抗： >500MΩ 靜態(tài)超載： 120 % 斷裂負載： 200 % 使用溫度： 0 ～ 60 ℃ 儲存溫度： － 20 ～ 60 ℃ 電源電壓： ± 15V DC 輸出：頻率方波 10 KHZ±5KHZ 15～36V DC 輸出：電流信號 4～20mA ，電壓信號 1～5VDC 響應頻率： 100 ц S 總消耗電流： ＜ 130mA 外形尺寸圖 ： 注意事項： 本系列扭距傳感器接線必須安接線示意圖連接，確認無誤方可通電。 檢察所選電源必須和傳感器的輸入電源一致。 信號線輸出不能對地，會造成短路。 屏蔽電纜線的屏蔽層必須 +1 5V 電源的公共端電源連接。傳感器固定時與設備基地固定必須牢固。 中心高必須調節(jié)合適避免產生彎距中心高誤差應該〈 0.05mm 以下。 在使用中如果有疑問請及時與我公司聯(lián)系，保修期內不得自行拆卸。 在通電時絕對不能插拔插頭。
