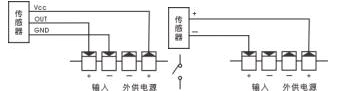

概述： XSM 轉速 . 線速 . 頻率測量?jī)x表以測量輸入信號的頻率為基礎，配合表內可設置的參數，適用于轉速、線速、頻率、脈沖信號流量傳感器的瞬時流量等的測量、變換、顯示、傳送、記錄和控制。測量頻率范圍 0.1-25kHz ，顯示范圍－ 19999-45000 。高于 25kHz 的儀表可加預分頻單元；基本誤差 ±0.01%F·S ，并具備調校和數字濾波功能；適用于各種接近開關，磁電傳感器，旋轉編碼器等信號類型，測控周期： 0.5 秒（信號頻率＞ 3Hz 時），顯示值平均處理功能，特別適合轉速不穩定的場合的應用 技術指標： • 電 源： 220V AC 供電的儀表： 220V ± 10% ，功耗小于 7VA ； 24V DC 供電的儀表： 24V ± 10% ，功耗小于 5VA ； 12V DC 供電的儀表： 9V～20V ，功耗小于 5VA 其它電源規格以隨機說明書為準 • 工作環境： 0 ℃ ～50 ℃，濕度低于 90%R . H 寬溫范圍的儀表需在訂貨時注明 • 顯示范圍： -19999～45000 ，小數點位置可設定 • 顯示顏色：測量值綠色，設定值紅色，光柱綠色，或按定貨要求 • 輸入信號類型：各種 NPN 、 PNP 、 OC 門輸出的接近開關，旋轉編碼器， 2 線制 4mA～20mA 接近開關，磁電式 mV 輸出接近開關 • 基本誤差： 0.100～45.000 Hz 誤差小于 0.01 Hz 45.00～450.00 Hz 誤差小于 0.02 Hz 450.0～4500.0 Hz 誤差小于 0.2 Hz 4500 ～ 25000 Hz 誤差小于 2 Hz • 測量頻率范圍： 0.1 Hz～25kHz ，超過 25kHz 應加預分頻單元 • 測量控制周期： 0.5 秒（信號頻率＞ 3Hz 時） 注 1：LED顯示的顏色可按訂貨要求。 安裝與接線： 為確保安全，接線必須在斷電后進行。 交流供電的儀表，其 端是電源濾波器的公共端，有高壓， 只能接大地，禁止與儀表其它端子接在一起。 本說明書給出的為基本接線圖，受端子數量的限制，當儀表功能與基本接線圖沖突時，接線圖以隨機說明為準。 • 傳感器與儀表的接線說明： ① TTL 等電壓脈沖直接接儀表輸入的“ + ”，“ - ”端 ② 單相 NPN ， PNP 、 OC 門型電壓脈沖傳感器 ③ 單相 2 線制 4mA～20mA 電流脈沖傳感器或無源開關
