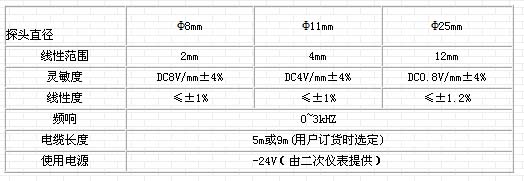

產品說明： SWY-DO型電渦流傳感器是一種非接觸式的線性化測量工具。能長期連續工作、可靠性好、測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等介質的影響等優點，因此在大型旋轉機械在線狀態監測與故障診斷中得到廣泛應用 典型應用 電渦流傳感器主要應用于電力、石油、化工、冶金、科研等行業，可對汽輪機、水輪機、鼓風機、壓縮機、齒輪箱、冷卻泵等大型旋轉機械軸的徑向振動、軸向位移、鍵相器、軸轉速、脹差、偏心、以及轉子動力研究和零件尺寸檢驗等進行在線測量。 系統組成 SWY-DO探頭 探頭由電感、保護罩、不銹鋼殼體、高頻電纜、高頻接頭等組成。它能精確地測量被測體表面相對探頭端面的間隙變化，是傳感器必要的組成部分。安裝時為避免旋轉探頭殼體而扭傷電纜，所有探頭部分電纜長度僅為1米±5%，剩余電纜長度由延伸電纜補充。 SWY-DO延伸電纜 延伸電纜是為現場安裝方便而設計的，它是前置器連接到探頭電纜上的“橋梁”，是傳感器的必要組成部分。長度可分為4米、8米±5%兩種，在電纜的兩端都安裝有SMA自鎖插頭，選擇不同長度的延伸電纜，與探頭和前置器可組成5米、9米的傳感器系統。 SWY-DO前置器 前置器是系統的核心部分，它包括了整個傳感器系統的振蕩產生、線性檢波、濾波、線性補償、放大等線路，經過延伸電纜把探頭與被測金屬之間的距離變化轉化成相對應的電壓信號變化。 系統特性 具有金屬外殼封裝的前置器，有較強的抗干擾能力。即使安裝在非金屬防護罩中，附近的無線電信號也不會對傳感器信號造成影響，從而提高了可靠性，減少繁瑣的防護安裝措施，降低了生產成本； 可靠的原理設計具有容錯保護，在額定電壓范圍內，接錯線不會引起前置器的損壞； 具有防雷擊、抑制電網尖峰干擾能力，輸出噪聲系數??； 探頭頭部體選用最新進口PPS工程塑料模具成型，具有強度高、耐高溫150℃、抗腐蝕； 探頭和前置器的連接均采用軍用高溫同軸電纜，長期工作在-40℃～150℃環境中不會損壞； 電纜的轉接均選用軍標連接器，并具有自鎖功能； 鎧裝采用進口高彈性不銹鋼，表面附有耐高溫FEP外皮。 機械性能 探頭材質：聚苯硫醚（PPS）； 殼體材質：1Cr18Ni9Ti； 電纜材質：同軸屏蔽外包FEP外皮； 連接器材質：黃銅或鈹青銅鍍金； 前置器材質：ADC12； 探頭抗拉強度：保護罩到殼體這間最大30千克，保護罩到連接器最大20千克； 電纜最小彎曲半徑：25.4mm； 鎧裝電纜最小彎曲半徑：30mm。 儲存和使用 儲存溫度 探頭：-40℃至+170℃； 延伸電纜：-40℃至+170℃； 前置器：-35℃至+100℃。 使用溫度 探頭：-40℃至+150℃； 延伸電纜：-40℃至+150℃； 前置器：-30℃至+70℃。 系統重量 8mm、11mm：460g±5%； 25mm：660g±5%。 選型指南 注意事項： 1.為便于現場安裝，公司生產的所有探頭所帶電纜為1m±5%，另加延伸電纜，特殊要求除外。 2.首先根據測量范圍和安裝空間等選擇探頭，再根據探頭安裝點到前置器安裝防護罩的距離來確定電纜總長，然后選擇相配套的前置器。根據前置器型號，探頭電纜和延伸電纜長度一經選定，使用時不能隨意加長或縮短，否則會降低傳感器系統精度。 SWY-DO型渦流傳感器
